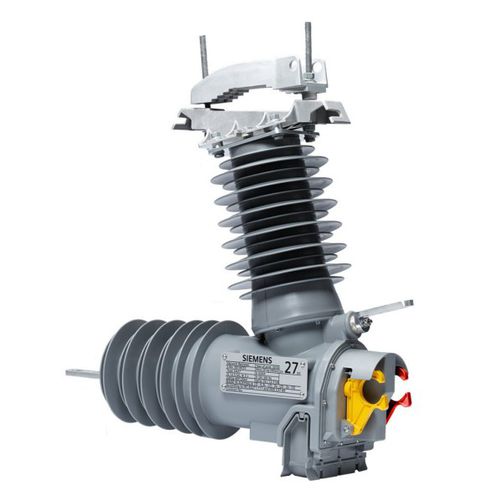

Disjoncteur à réenclenchement modulaire CMR

hydraulique-magnétiqueisolémonophasé

Le CMR est proposé avec des tensions nominales de 17,5 à 38 kV, un courant nominal de courte durée jusqu'à 12,5 kA, un courant nominal continu jusqu'à 630 A et une impulsion de foudre (BIL) jusqu'à 170 kV. Remplaçant directement les réenclencheurs hydrauliques monophasés traditionnels, le type CMR permet de réduire la maintenance, seule la batterie rechargeable devant être remplacée. Les communications sans fil permettent la reconfiguration en service et le téléchargement du journal des événements et du profil de charge. En éliminant la maintenance régulière et en utilisant la tension de ligne comme source d'alimentation, le nouveau réenclencheur modulaire résout les problèmes courants des réenclencheurs hydrauliques obsolètes. Le réenclencheur compact est conçu pour des systèmes de tension allant jusqu'à 38 kV et dispose d'un boîtier isolé complet qui couvre toutes les pièces sous tension. Ce dispositif léger permet une installation facile et une mise en service rapide, ainsi que des mises à jour sans fil du micrologiciel et de la configuration. Le CMR est conforme aux sections pertinentes des normes suivantes : IEC 62271-111 (2012) / IEEE C37.60. Application : Alternative légère et à maintenance réduite aux réenclencheurs hydrauliques. Système auto-alimenté entièrement intégré : - Alimentation électrique par tension de secteur - Batterie rechargeable pour l'alimentation de secours - Interrupteur à vide à actionnement magnétique - Relais de protection et contrôleur intégrés - Options de montage flexibles. Intelligent : - Connectivité sans fil - Référence temporelle GPS - Capacité SCADA - Mesure de la tension et du courant - Indication de passage de défaut (FPI) - Journal d'événements complet - Gamme complète de courbes TCC. Compact : - Léger 48,5 lbs (22 kg) sans le support de montage - Simple et rapide à installer.
