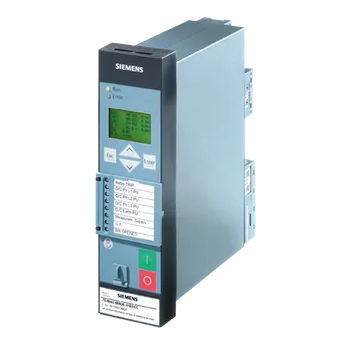

Relais de protection de tension SIPROTEC 7RW80

de fréquencede surexcitationà montage sur panneau

Le SIPROTEC 7RW80 est un relais numérique multifonctions pour le raccordement aux transformateurs de tension. Il peut être utilisé dans les systèmes de distribution, sur les transformateurs et pour les machines électriques. Caractéristiques Si le SIPROTEC Compact 7RW80 détecte un écart par rapport aux valeurs de tension, de fréquence ou de surexcitation autorisées, il réagit en fonction des valeurs définies. Le relais peut également être utilisé pour le découplage du système et pour le délestage en cas de risque d'effondrement du système suite à des chutes de fréquence inadmissibles et importantes. Une fonction intégrée de rétablissement de la charge permet de rétablir le réseau électrique après récupération de la fréquence du réseau. Le SIPROTEC 7RW80 dispose de "fonctions de protection flexibles". L'utilisateur peut créer jusqu'à 20 fonctions de protection supplémentaires. Par exemple, il est possible de créer une fonction de changement de fréquence ou une fonction de puissance inverse. Le relais assure la commande du disjoncteur, d'autres dispositifs de commutation primaires (sectionneurs de terre, sectionneurs de transfert et sectionneurs) peuvent également être commandés par le relais. Des fonctions d'automatisation ou de logique PLC sont également implémentées dans le relais. La logique programmable intégrée (CFC) permet à l'utilisateur d'ajouter ses propres fonctions, par exemple pour l'automatisation de l'appareillage de commutation (y compris les systèmes de verrouillage, de transfert et de délestage). L'utilisateur est également autorisé à générer des messages définis par l'utilisateur. Le module de communication est indépendant de la protection. Il peut facilement être échangé ou mis à niveau vers de futurs protocoles de communication. Matériel informatique -3 transformateurs de tension -3/7 entrées binaires (seuils configurables par logiciel) -5/8 sorties binaires (2 inverseurs) -1 contact à vie -Blocs de jonction embrochables
