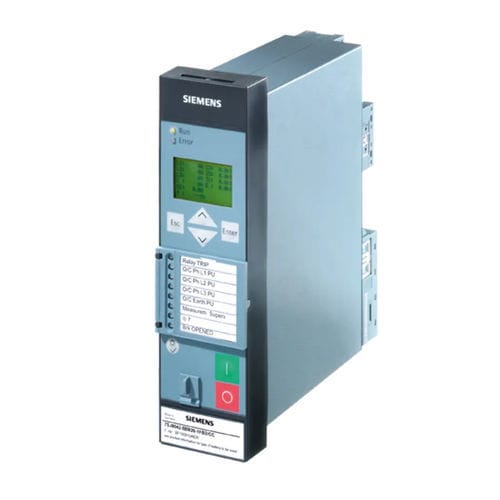

Relais de protection de tension SIPROTEC 7SK8 series

de fréquencede surchargede puissance

Les SIPROTEC 7SK80 et SIPROTEC 7SK81 sont des relais de protection moteur multifonctions. Ils sont conçus pour la protection des moteurs asynchrones de toutes tailles. Caractéristiques Le SIPROTEC 7SK80 dispose de "fonctions de protection flexibles". L'utilisateur peut créer jusqu'à 20 fonctions de protection supplémentaires. Ainsi, il est possible de réaliser par exemple une protection contre les variations de fréquence ou une protection contre les inversions de puissance. Le relais assure la commande du disjoncteur, d'autres dispositifs de commutation et des fonctions d'automatisation. La logique programmable intégrée (CFC) permet à l'utilisateur d'ajouter ses propres fonctions, par exemple pour l'automatisation de l'appareillage de commutation (verrouillage). L'utilisateur est également autorisé à générer des messages définis par l'utilisateur. Matériel informatique -4 transformateurs de courant -0 / 3 transformateurs de tension -3 / 7 entrées binaires (seuils configurables par logiciel) -5 / 8 sorties binaires (2 inverseurs) -0 / 5 entrées RTD -1 contact à vie -Bornes de courant et de tension enfichables. Fonctions -Protection à maximum de courant à temps défini et inverse (phase/terre) (50, 50N, 51, 51, 51N) -Protection contre les surintensités à temps et à maximum de courant directionnelle, masse (67N) -Protection contre les surintensités directionnelles, mise à la terre (Défi-nite/inverse) (67Ns, 50Ns)) -Tension de déplacement, tension homopolaire (59N) -Supervision du circuit de déclenchement (74TC) -Surveillance à minimum de courant (37) -Surveillance de la température (38) -Protection contre les surcharges thermiques (49) -Protection contre les bourrages de charge (51M) -Protection rotor bloqué (14)
