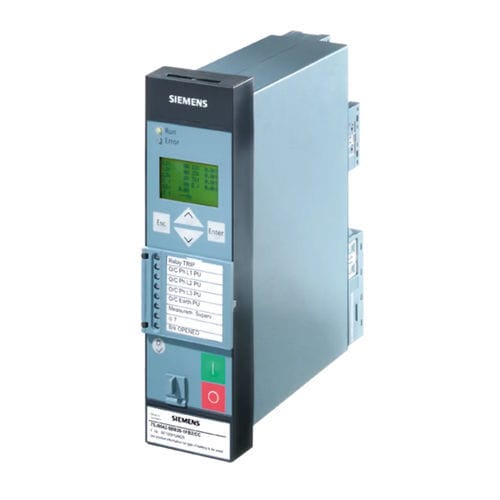

Relais de protection de surintensité SIPROTEC 7SJ8 series

de fréquencepour ligne électrique aériennepour alimentateur

Les relais de protection à maximum de courant et d'alimentation peuvent être utilisés pour la protection ligne/alimentation des réseaux haute et moyenne tension avec un point neutre mis à la terre, à faible résistance, isolé ou compensé. Les relais ont toutes les fonctions requises pour être appliqués comme relais de secours à un relais différentiel de transformateur. Caractéristiques Matériel informatique -4 transformateurs de courant -0/3 transformateurs de tension -33/7/11 entrées binaires (seuils configurables par logiciel) -5/8 sorties binaires (2 contacts inverseurs / forme C) -1 contact à vie -Bornes de courant et de tension enfichables. Fonctions -Protection à maximum de courant à temps défini et inverse (phase/terre) (50, 50N, 51, 51, 51N) -Protection directionnelle contre les surintensités de temps et de courant (phase/terre) (67, 67N) -Protection contre les défauts à la terre sensible directionnelle (67Ns, 50Ns) -Protection contre les surtensions, système homopolaire (59N) -Protection contre les défauts au sol limitée à haute impédance (87N) -Contention de l'appel d'urgence -Supervision du circuit de déclenchement (74TC) -Surveillance à minimum de courant (37) -Protection contre les surcharges (49) Protection contre les sous-tensions/surtensions (27/59) -Protection contre la marche avant et la marche arrière (32) -Facteur de puissance (55) Protection contre les surfréquences/sous-fréquences (81O/U) -Protection contre les pannes de disjoncteur (50B/F) -Protection contre les défauts à la terre intermittents -Protection directionnelle intermittente contre les défauts à la terre (67Ns) -Protection contre les charges non équilibrées (46) -Surveillance de la tension en séquence de phase (47) -Protection contre les surintensités à temps inverse dépendant de la tension (51V) -Synchrocheck (25) -Réenclenchement automatique (79) -Localisateur de défauts (FL) -Verrouillage (86) -Protection contre les variations de fréquence (81R) -Protection contre les variations de tension (27R/59R)
