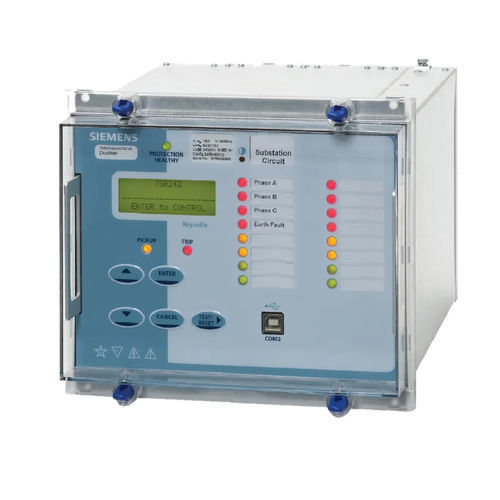

Relais de protection d'ordre de phases Reyrolle 7SR242

de surtensionde sous-tensionde fuite à la terre

Le 7SR242 est utilisé comme relais de protection, de commande et de surveillance pour deux transformateurs d'enroulement de tous les groupes de vecteurs, configurations primaires/connexions et connexions de terre. Caractéristiques La fonctionnalité du relais permet également son application dans les schémas d'autotransformateur et de protection des réacteurs. Les relais sont logés dans des boîtiers de taille E8 ou E10. Une logique intégrée est fournie pour permettre la configuration optimale de la fonctionnalité des relais avec les entrées analogiques des relais et les circuits d'entrée/sortie binaires. Les fonctions de protection, de commande, d'instrumentation et de comptage sont accessibles par l'intermédiaire des canaux de communication de données. Un port USB à l'avant pour une connexion PC locale ou un port RS485 électrique à l'arrière pour une connexion à distance est fourni. D'autres options de port arrière sont disponibles. -Réglages de charge à froid -Huit groupes de réglages -Protection par mot de passe - 2 niveaux -Logique programmable par l'utilisateur -Autosurveillance -Compteurs de déclenchement du disjoncteur -Enregistrements de défauts, d'événements et de formes d'onde Fonctions de protection -Sur-fluxage (24) -Sous-tension/surtension (27/59) Sous-courant (37) -Surintensité à séquence de phase négative (46NPS) -Surcharge thermique (49) -Surintensité de courant (50, 51) -Défaut de terre (50G, 50N, 51G, 51N) -Déplacement de tension neutre (59N) -Haute impédance REF (64H) -Différentiel polarisé (87BD) -Différentiel haut de gamme (87HS)
