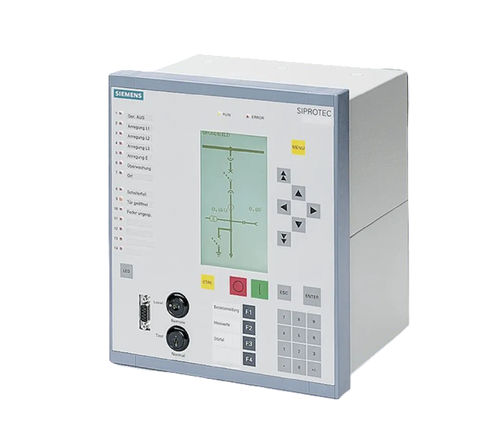

Relais de protection de surintensité SIPROTEC 7SJ6 series

de tensionde fuite à la terrede synchronisation

Les relais de protection à maximum de courant SIPROTEC 7SJ6 ont été spécialement conçus pour la protection des lignes, lignes et moteurs d'alimentation des réseaux moyenne et haute tension. Avec l'outil d'ingénierie performant DIGSI 4, les appareils SIPROTEC 4 offrent des solutions système conviviales pour la protection, l'automatisation et la surveillance avec une grande sécurité des investissements. Caractéristiques Le relais assure la commande du disjoncteur, d'autres appareils de commutation et des fonctions d'automatisation. La logique programmable intégrée (CFC) permet à l'utilisateur d'implémenter ses propres fonctions, par exemple pour l'automatisation de l'appareillage de commutation (verrouillage). L'utilisateur est également autorisé à générer des messages définis par l'utilisateur. Les interfaces de communication flexibles sont ouvertes aux architectures de communication modernes avec des systèmes de commande. Matériel informatique -4 transformateurs de courant Entrées binaires -3/8/11 Relais de sortie -4/8/6 -Affichage de texte ou graphique -Boîtier pour montage en saillie ou encastré Interfaces de communication -Port système - CEI 61850 - PROFINET - DNP3 TCP - IEC 60870-5-103 - PROFIBUS-DP - DNP 3.0 - MODBUS RTU -Port de service - DIGSI 4, - Modem - Thermobox -Port avant - DIGSI 4 -Synchronisation horaire via IRIG B/DCF77 Fonctions Fonctions de protection -Protection contre les surintensités (temps défini/temps inversé/déf. utilisateur) -Détection de défaut à la terre sensible -Protection contre les défauts à la terre intermittents -Défaut à la terre restreint à haute impédance -Inrush - Détection de courant -Protection du moteur - Surveillance de sous-intensité - Supervision de l'heure de départ - Verrouillage du redémarrage - Rotor bloqué - Protection contre les bourrages de charge -Protection contre les surcharges -Contrôle de la température
