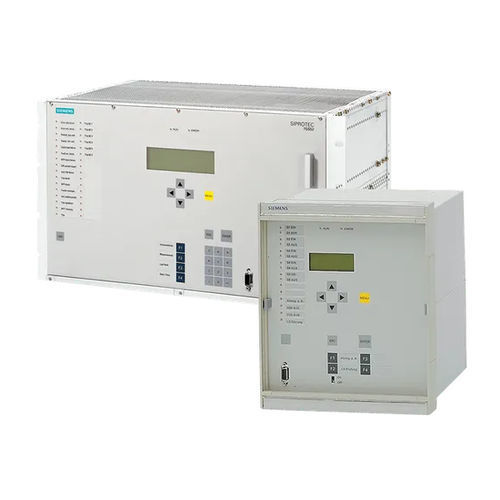

Relais de protection de tension SIPROTEC 7SS52
pour appareillage de commutationsur rail DINà montage sur panneau

relais de protection de tension
relais de protection de tension
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
de tension
Application
pour appareillage de commutation
Montage
sur rail DIN, à montage sur panneau
Norme
IEC
Autres caractéristiques
numérique, programmable, différentiel, modulaire, haute tension

Description

La protection numérique SIPROTEC 7SS52 est une protection sélective, fiable et rapide contre les défauts de jeu de barres et les pannes de disjoncteurs dans les postes moyenne, haute et très haute tension avec différentes configurations de jeux de barres possibles. Caractéristiques La protection est adaptée à tous les types d'appareillages de commutation avec transformateurs de courant à noyau en fer ou linéarisés. Le temps de déclenchement court est particulièrement avantageux pour les applications avec des niveaux de défaut élevés ou lorsqu'une élimination rapide des défauts est nécessaire pour la stabilité du système électrique Le matériel modulaire permet une adaptation optimale de la protection à la configuration du jeu de barres. La disposition décentralisée permet de réduire considérablement les coûts de câblage dans la sous-station. La protection de jeu de barres SIPROTEC 7SS52 s'adapte aux jeux de barres simples, doubles ou triples avec ou sans ou quadruples jeux de barres sans bus de transfert jusqu'à : 48 baies, 16 coupleurs de bus, 24 sectionneurs sectionnalisateurs et 12 sections de jeux de barres. Interfaces de communication Interface -FO - IEC 60870-5-103 -Interface électrique - CEI 61850 Fonctions Fonctions de protection des jeux de barres -Protection différentielle de barres omnibus -Déclenchement sélectif de zone -Temps de déclenchement très court (<15 ms) -Stabilité extrême contre les défauts externes, temps de saturation court (≥2 ms) -Systèmes de mesure avec ségrégation de phase -Zone de contrôle intégrée -48 baies configurables -12 sections de jeux de barres peuvent être protégées -Interdéclenchement sélectif en baie

---
