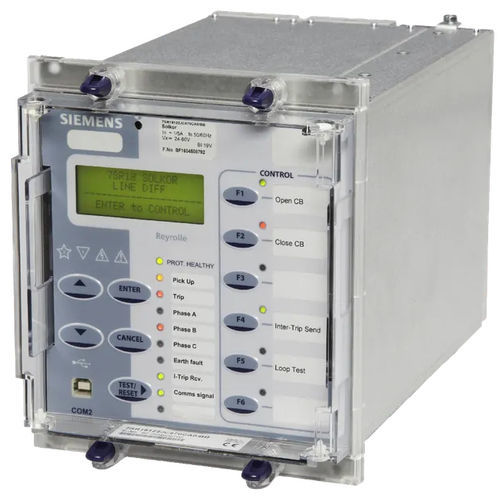

Relais de protection différentiel Reyrolle 7SR18

de fuite à la terrede sécuritétriphasé

Notre relais de protection différentielle, Reyrolle7SR18, est un relais de protection différentielle triphasé numérique utilisé pour détecter les défauts de phase et de terre en zone. Ce relais de protection différentielle s'applique aux circuits de lignes aériennes et de câbles souterrains ainsi qu'aux circuits plus courts tels que les interconnexions. Caractéristiques Les relais de protection différentielle Reyrolle 7SR18 sont équipés d'une protection intégrée contre les surintensités et les défauts à la terre et d'un canal de déclenchement intermédiaire Les relais de protection (et les TC associés) sont installés à chaque extrémité du circuit protégé. Les relais sont reliés entre eux par une liaison de communication à fibre optique de protection entièrement surveillée Les relais ont quatre entrées de courant et sont logés dans des boîtiers E6 Une logique intégrée est fournie pour permettre la configuration optimale de la fonctionnalité de protection des relais avec les entrées analogiques et les circuits d'entrée/sortie binaires du relais Les fonctions de protection et d'instrumentation sont accessibles via le canal de communication de données - un port USB frontal, RS485 et IEC 61850 (en option) à l'arrière. Correction du ratio -CT -Quatre groupes de réglage -Protection par mot de passe -Autosurveillance -Compteur de déclenchement du disjoncteur -Enregistrements de défauts, d'événements et de formes d'onde
