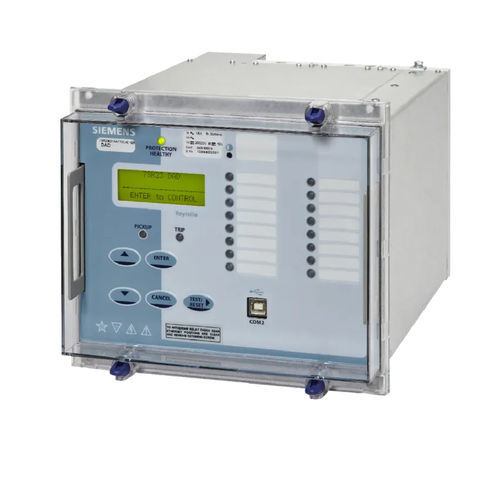

Relais de protection de phase Reyrolle 7SR23

de courantde fuite à la terrepour générateur

Le 7SR23 DAD est un relais de courant de circulation à haute impédance numérique de haute impédance qui a quatre entrées de courant, il est utilisé comme unité de protection pour détecter les défauts de phase et de terre. Caractéristiques Le relais peut être utilisé sur des jeux de barres, des connexions, des transformateurs, des réacteurs et des moteurs. Le relais est utilisé dans des applications à'haute impédance' en conjonction avec des résistances stabilisatrices externes et des résistances non linéaires (Metrosils). Des composants externes standardisés peuvent être fournis dans un boîtier Epsilon pour faciliter la conception et l'installation. La fonction intégrée de supervision du TC détecte les circuits ouverts dans les circuits de câblage secondaire du TC, ce qui est une considération lorsque les circuits du TC sont commutés. Les relais sont logés dans des boîtiers E6 ou E8. Une logique intégrée est fournie pour permettre la configuration optimale des fonctions d'entrée et de sortie des relais. Les fonctions de protection, d'instrumentation et de mesure sont accessibles via des canaux de communication de données. Un port USB à l'avant pour la connexion locale et un port RS485 à l'arrière pour la connexion à distance sont fournis en standard, des ports arrière supplémentaires sont disponibles en option. Fonctions Fonctions de protection -Protection différentielle globale 87/50(G) -Protection contre les défauts à la terre restreinte 87REF -Défaut de terre (50G) Fonctions de supervision -Surveillance de la TC (CT50) -Contrôleur d'élimination des défauts (87/50BF) Fonctions de surveillance Instrumentation -Instrumentation Autres fonctions Option -IEC 61850 -Huit groupes de réglages -Protection par mot de passe -Autocontrôle -Enregistrements de défauts, d'événements et de formes d'onde
