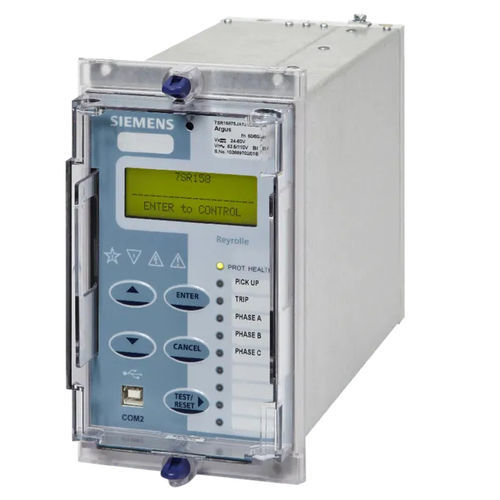

Relais de protection de fréquence Reyrolle 7SR158

de tensiond'ordre de phasesà montage sur panneau

Les relais de tension et de fréquence Reyrolle 7SR158 Argus sont des appareils numériques, multifonctionnels, dont la fonctionnalité est conçue pour être connectée aux transformateurs de tension. La fonctionnalité de tension et de fréquence est complétée par des fonctions de stockage de données, d'instrumentation, de logique configurable par l'utilisateur et de communication de données. Une interface conviviale basée sur un menu permet un accès local aux réglages des relais, aux instruments et aux données opérationnelles. La façade bénéficie également de 9 LED tricolores configurables par l'utilisateur et d'un port USB pour un accès PC. Les fonctions clés fournies comprennent 27/59 -sous-tension et surtension, 81 -sous-fréquence et sur-fréquence, 78 -déplacement du vecteur de tension et 81R - taux de changement de fréquence. Les relais ont trois entrées de tension, six entrées binaires et huit sorties binaires et sont logés dans un boîtier de taille E4. Une logique programmable est fournie pour permettre la configuration optimale de la fonctionnalité des relais. Un port électrique arrière RS485 est fourni pour une connexion SCADA utilisant le protocole IEC60870-5-103, DNP3.0 ou MODBUS RTU. Fonctions Fonctions de protection Sous-tension et surtension Sous-/sur-fréquence -Taux de variation de la fréquence -Tension de séquence de phase négative -Déplacement de la tension neutre -Déplacement du vecteur de tension Fonctions de supervision -Supervision des circuits de déclenchement et de fermeture -Verrouillage Fonctions de surveillance -Tensions de ligne et de phase primaires/secondaires -Enregistrement historique de la demande -Tension de séquence de phase positive (PPS) -Tension de séquence de phase négative (NPS) -tension de séquence de phase nulle (ZPS) Autres fonctions -Quatre groupes de réglages -2 niveaux de protection par mot de passe -Autosurveillance -Compteurs de déclenchement et de maintenance des disjoncteurs -Enregistrements des défauts, des événements et des formes d'onde -Logique utilisateur programmable -Alarmes utilisateur
