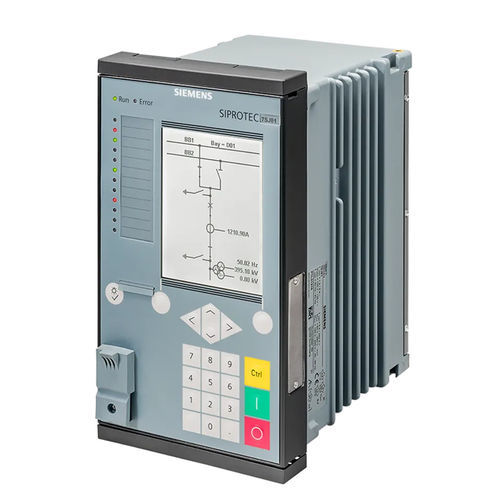

Relais de protection de surintensité SIPROTEC 7SJ series

pour alimentateurà montage sur panneauembrochable

La protection à maximum de courant SIPROTEC 7SJ82/7SJ85 a été spécialement conçue pour la protection des départs et des lignes dans les systèmes à moyenne et haute tension. La protection à maximum de courant SIPROTEC 7SJ86 a été spécialement conçue comme protection de secours ou d'urgence pour les dispositifs de protection de ligne. Grâce à leur flexibilité et à l'outil d'ingénierie performant DIGSI 5, les appareils SIPROTEC 5 offrent des solutions système orientées vers l'avenir, avec une grande sécurité d'investissement et de faibles coûts d'exploitation. Caractéristiques Fonction principale : -Alimentation et protection contre les surintensités Entrées et sorties : -4 transformateurs de courant, 11 entrées binaires, 9 sorties binaires -4 transformateurs de courant, 18 entrées binaires, 14 sorties binaires -4 transformateurs de courant, 4 transformateurs de tension, 11 entrées binaires, 9 sorties binaires -4 transformateurs de courant, 4 transformateurs de tension, 16 entrées binaires, 11 sorties binaires Flexibilité du matériel : -Différentes structures matérielles pour les entrées et sorties binaires sont disponibles dans le module de base 1/3. 1 position de module enfichable, disponible avec un grand ou un petit écran Largeur du boîtier : -1/3 × 19 pouces Fonctions DIGSI 5 permet de configurer et de combiner toutes les fonctions selon les besoins. -Protection contre les surintensités directionnelles et non directionnelles avec des fonctions supplémentaires -Détection des défauts à la terre de tout type dans les réseaux électriques compensés ou isolés à l'aide des fonctions suivantes : 3I0>, V0>, contact fugitif, cos φ, sin φ, dir. détection des défauts de terre intermittents et admittence -protection contre les arcs électriques (attention aux restrictions de communication qui en découlent) protection contre les surtensions et les sous-tensions
