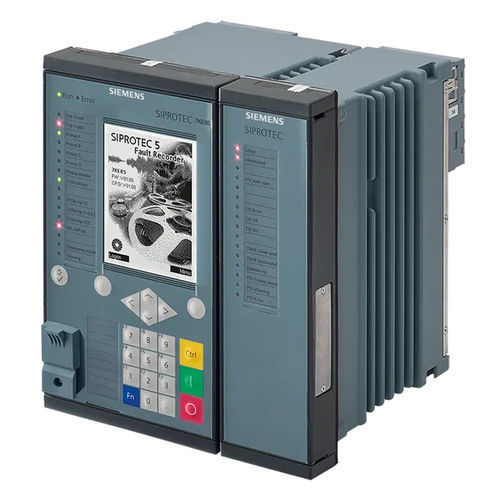

Perturbographe numérique SIPROTEC 7KE85

Ethernetanalogiqueparamétrable

Enregistreurs de défauts puissants avec mesure intégrée des synchrophases (PMU) selon IEEE C37.118 et mesure de la qualité de l'énergie selon IEC 61000-4-30. Caractéristiques et fonctions Grâce à la grande flexibilité des fonctions de déclenchement, le SIPROTEC 7KE85 est parfaitement adapté à la surveillance de l'ensemble de la chaîne de valeur ajoutée de l'énergie, de la production à la distribution. L'automatisation puissante et la configuration flexible avec DIGSI 5 complètent la gamme de fonctions. Fonction principale : Enregistreur de défauts Entrées et sorties : -4 variantes standard prédéfinies avec jusqu'à 40 canaux analogiques, 43 entrées binaires, 33 sorties binaires Flexibilité du matériel : -Structure de la quantité d'E/S réglable et extensible dans le cadre du système modulaire SIPROTEC 5. Largeur du boîtier : -1/3 à 1/1 × 19" Fonctions DIGSI 5 permet de configurer et de combiner toutes les fonctions selon les besoins. -Jusqu'à 40 canaux analogiques -Enregistreur à balayage rapide -Jusqu'à 2 enregistreurs à balayage lent -Jusqu'à 5 enregistreurs continus et 2 enregistreurs de tendance -Enregistrements de la qualité de l'énergie selon la norme IEC 61000-4-30 (harmoniques, THD, TDD - en préparation) -Enregistreur de séquence d'événements pour l'enregistrement continu des changements d'état binaires et des messages GOOSE de la CEI 61850 -Utilisable comme unité de mesure de phase (PMU) selon le protocole IEEE C37.118 -Transmission des enregistrements et déclenchement via des messages GOOSE CEI 61850 -Fréquences d'échantillonnage variables paramétrables entre 1 kHz et 16 kHz -Distribution de la mémoire de masse de 16 GB aux différents enregistreurs par l'utilisateur selon ses besoins -Des routines de surveillance intelligentes du support de stockage garantissent un niveau élevé de disponibilité et d'exhaustivité des données archivées
