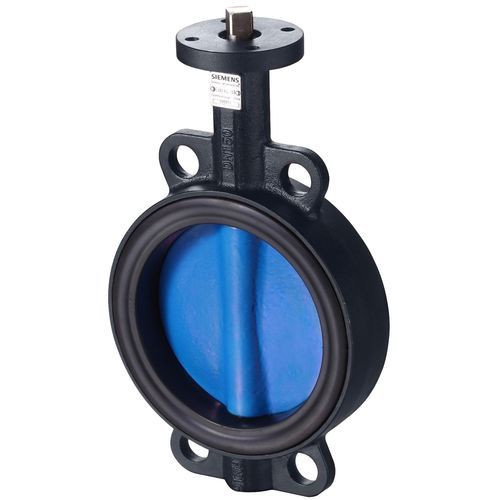

Vanne papillon VKF42.100hydrauliqued'arrêtpour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- hydraulique
- Fonction
- d'arrêt
- Media
- pour l'eau
- Corps
- à bride, wafer, en inox, en fonte, en nylon
- Applications
- de chauffage, pour HVAC, pour climatisation
- Autres caractéristiques
- ISO
- DN
100 mm
(3,937 in)- Pression
16 bar
(232,1 psi)- Température
Max: 80 °C
(176 °F)Min: -10 °C
(14 °F)- Débit
470 m³/h
(16 597,89 ft³/h)
Description
La vanne papillon est utilisée comme vanne motorisée ou vanne d'arrêt dans les systèmes de chauffage, de ventilation et de climatisation.
En circuit ouvert ou fermé
Pour les signaux de commande à 2 positions (SPDT) ou DC 0...10 V
Pour les circuits de séquençage des refroidisseurs et des tours de refroidissement
Pour ouvrir ou fermer le flux vers un échangeur de chaleur ou vers des sections complètes de l'installation
Spécifications techniques
Rotation angulaire
90°
Taux de fuite
A selon ISO 5208 (fermeture étanche)
Caractéristique de la vanne
Non linéaire
Matériau, jeu intérieur
Acier inoxydable , Fonte nodulaire EN-GJS-450-10 (QT450-10) , Revêtement en nylon
Position de montage
De la verticale à l'horizontale
Kit de montage requis
Direct
SQL..B50 Δps
700 kPa
---
