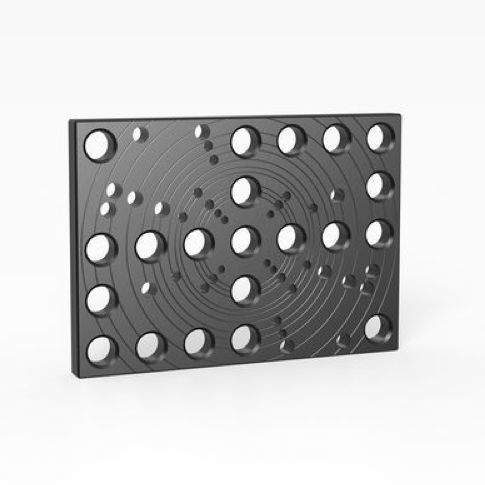

Plaque de bridage carrée 2-280221.P

monté sur bride

Longueur (a)350 mm Largeur (b)250 mm Épaisseur (d)25 mm Poids14 kg La plaque de bridage 350 pour bride DIN permet une mise en place rapide grâce aux boulons ajustés. La bride est positionnée au moyen des boulons ajustés et serrée sur la plaque grâce aux boulons de serrage. Grâce aux alésages 16 et 28 dans lesquelles d'autres éléments de bridage peuvent être fixés, une multitude de possibilités sont offertes. D'autres dimensions sont possibles sur demande. La livraison d'une plaque de bridage 350 comprend: 2x boulons ajustés Ø 13,8 2x boulons ajustés Ø 17,8 2x boulons ajustés Ø 21,8 Pour utiliser les plaques de bridage en System 16, des éléments de liaison sont nécessaires comme des boulons de liaison (Réf. 000562), des boulons rapides Combi (Réf. 000520) ou des douilles de réduction (Réf. 000546). Pour utiliser les plaques de bridage en System 22, des éléments de liaison sont nécessaires comme des boulons de liaison (Réf. 028022), des boulons rapides Combi (Réf. 002822) ou des douilles de réduction (Réf. 000544). ‐ pour bride DIN 2633, Cote nominale DN 15 - DN 200
