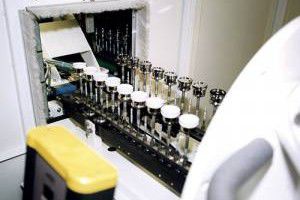

Machine de dépôt par pulvérisation cathodique en ligne G600MN

machine de dépôt par pulvérisation cathodique en ligne
machine de dépôt par pulvérisation cathodique en ligne
machine de dépôt par pulvérisation cathodique en ligne
machine de dépôt par pulvérisation cathodique en ligne
machine de dépôt par pulvérisation cathodique en ligne
machine de dépôt par pulvérisation cathodique en ligne
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
en ligne

Description

Le système de pulvérisation en ligne G600MN est un système à haut rendement destiné au revêtement d'articles 3D de différents types à des fins décoratives, d'amélioration de la résistance à l'usure, de blindage électromagnétique, etc. Le système en ligne fonctionne en continu pendant 120 heures (le taux de sortie d'un support avec des articles 3D revêtus est de 15 secondes). Ingénierie et technologie Le système en ligne est conçu comme une structure modulaire à une seule extrémité pour fonctionner en mode continu à un seul passage. Il se compose d'un certain nombre de chambres : chambre de chargement/déchargement des supports, chambres de verrouillage, chambre de décharge luminescente, chambre de pulvérisation magnétron et chambre de retournement des supports. Des supports personnalisés sont utilisés pour le déplacement linéaire du substrat à l'intérieur du système en ligne. Les positions des supports sont enregistrées par des capteurs optiques dans toutes les chambres. Des chambres doubles et des convoyeurs à rouleaux autonomes à double sens garantissent des flux de supports directs et inverses. La chambre de retournement sert à transférer les supports du flux direct au flux de retour. Un dispositif de décharge luminescente est utilisé comme source de prétraitement. Le dépôt du revêtement est assuré par des magnétrons planaires à pulvérisation cathodique à courant continu. Les positions obliques réglables des magnétrons et la rotation du substrat dans les chambres de traitement garantissent un revêtement uniforme. La station de pompage est constituée de pompes turbomoléculaires. Le système de contrôle permet une surveillance et un contrôle entièrement automatiques du transport des supports et de l'ensemble du processus technologique. Le système en ligne est compatible avec la ligne de production de moulage de plastique et de vernissage de substrat. Fiche technique Substrat : plastique, métal, alliage, verre Pièces 3D Taille maximale du support (diam. x H) : 145 x 210 mm Revêtement : métaux, alliages Rendement : 4 supports/ min Fonctionnement continu : 120 h

---
