Vernisseuse de film

Vernisseuse de film - Sidrabe Inc.
Vernisseuse de film - Sidrabe Inc.
Vernisseuse de film - Sidrabe Inc. - image - 2
Vernisseuse de film - Sidrabe Inc. - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
de film

Description

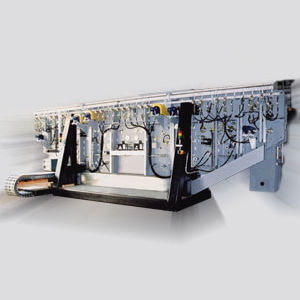

Coucheuse pilote PECVD Candidature La coucheuse pilote PECVD est destinée à produire des piles p-i-n de silicium amorphe hydrogéné sur des feuilles métalliques. La coucheuse est utilisée comme un outil d'expérimentation pour l'optimisation du dépôt chimique en phase vapeur amélioré par plasma de revêtements fonctionnels et la production de matériaux d'essai. Ingénierie et technologie La coucheuse pilote PECVD est une installation de type rouleau à rouleau conçue pour le revêtement sous vide sur une face de feuilles métalliques pouvant atteindre 350 mm de large. Le revêtement est déposé par une décharge RF. La zone de dépôt est constituée d'une électrode RF à l'intérieur d'un volume étanche aux gaz. Les zones de dépôt sont exemptes de toute contamination. Le substrat est préchauffé avant le dépôt du revêtement, chauffé pendant le processus de dépôt et refroidi après le revêtement. Les gradients de température sur la feuille ne dépassent pas 4 oC/cm. La température sur les dispositifs électriques, la plaque incurvée et le substrat est surveillée à l'aide de thermocouples et de capteurs IR. Le substrat est supporté mécaniquement par une plaque courbe chauffée. La plaque incurvée est constituée de plusieurs segments ayant un rayon de courbure de 7,5 mètres. La coucheuse est équipée d'un système d'enroulement symétrique réversible qui permet d'optimiser la tension et la manipulation des feuilles sans les rayer ni les froisser. Le système de pompage se compose de pompes mécaniques de surpression et de pompes de dégrossissage à sec. La pression dans chaque zone de dépôt peut être modifiée indépendamment grâce à des vannes d'étranglement placées dans les conduites de la pompe. Le système de contrôle surveille et contrôle tous les paramètres de processus spécifiés. Fiche technique Substrat : feuilles de métal Largeur du support : 350 mm Epaisseur du support : 50 ... 100 µm Revêtement : a-SiH Diamètre maximal du rouleau : 400 ... 550 mm Zones de dépôt : 8 décharges capacitives RF

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Sidrabe Inc.
* Les prix s'entendent hors taxe, hors frais de livraison, hors droits de douane, et ne comprennent pas l'ensemble des coûts supplémentaires liés aux options d'installation ou de mise en service. Les prix sont donnés à titre indicatif et peuvent évoluer en fonction des pays, des cours des matières premières et des taux de change.
