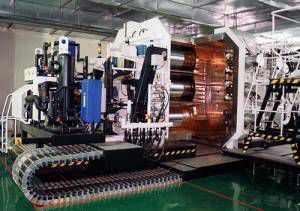

Coucheuse type roll to roll P600MR

pour revêtement de filmsmultistratespour PCB

La coucheuse de rouleau à rouleau P600MR est destinée à la production de revêtements uniformes sur une seule face de films polymères. Ces vernisseuses peuvent être facilement mises à jour pour répondre aux besoins des clients et assurer le dépôt de couches simples ou de piles de couches multiples pour les écrans tactiles, les écrans LCD, les cellules solaires et les matériaux de contrôle solaire. Elles peuvent également être utilisées pour le dépôt d'épaisses couches de métal conducteur pour les circuits imprimés. Ingénierie et technologie Les revêtements simple face sont déposés dans trois compartiments isolés avec un tambour de traitement dans chacun d'eux. Le système de chauffage/refroidissement des tambours de traitement permet d'augmenter considérablement les capacités fonctionnelles de la coucheuse. La conception de la chambre à compartiments multiples avec pompage séparé assure la différence de pression nécessaire entre les zones de pulvérisation voisines. L'alimentation verticale du substrat garantit une surface de dépôt exempte de particules. SIDRABE accorde une attention particulière au prétraitement de la surface du film : le film est d'abord séché dans la machine de séchage sous vide C2P670, puis traité au plasma dans la coucheuse. En fonction du processus requis, nous proposons différentes combinaisons de magnétrons, par exemple des magnétrons doubles ou simples, cylindriques ou planaires, alimentés en courant continu, en courant continu pulsé ou en courant alternatif. Les matériaux cibles peuvent être des métaux ou des céramiques. Le contrôle en ligne des paramètres de transmission et de réflexion du revêtement après chaque zone de dépôt garantit la précision des propriétés de chaque couche déposée. Le contrôle en ligne de la résistance de la feuille est réalisé avec la méthode des quatre sondes sur deux rouleaux de contact. Le spectrophotomètre d'émission plasma multicanaux et les collecteurs d'alimentation en gaz multisectoriels assurent le contrôle du processus de dépôt et l'uniformité du revêtement.
