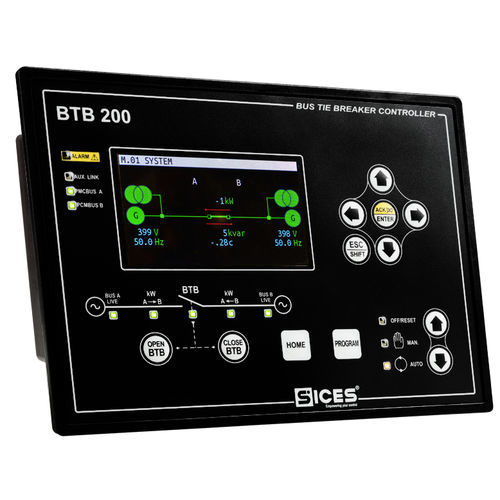

Contrôleur de groupe électrogène automatique BTB 200

parallèlemanuelavec gestion multi traverse

Le contrôleur BTB200 offre la possibilité de commander un disjoncteur de liaison de bus, pour les applications où il est nécessaire de diviser les barres de bus communes dans certaines conditions de fonctionnement. Il gère la synchronisation entre les deux moitiés séparées des barres omnibus (appelées A et B), sur la base d'un signal d'entrée, en tenant compte du nombre de groupes électrogènes connectés sur les deux moitiés. La synchronisation des groupes électrogènes est réalisée directement par la connexion CANBUS aux contrôleurs de groupes électrogènes SICES, ou alternativement en utilisant des lignes analogiques. Le BTB200 mesure le flux de courant à travers le disjoncteur de couplage (3ph) au moyen de transformateurs de courant. Il est capable de mesurer la puissance active (kW), réactive (kvar) et apparente (kVA) échangée sur les jeux de barres (ainsi que le facteur de puissance), en indiquant le sens de circulation (A vers B ou B vers A) sur l'afficheur et par les LEDs du panneau frontal. Le BTB200 mesure également l'énergie totale sur les jeux de barres à l'aide de compteurs d'énergie (active et réactive, A vers B et B vers A). Fonctions embarquées -Sélection automatique ou manuelle de la direction de synchronisation. -Synchronisation automatique ou manuelle. -Adaptation de la tension, de la fréquence et de la phase dans la synchronisation. -Gestion directe des disjoncteurs ou contacteurs motorisés. -Boutons poussoirs dédiés pour l'ouverture/fermeture manuelle du disjoncteur de couplage. -Quatre configurations alternatives. -Horloge en temps réel. -Enregistrement de données périodiques et "sur événement". -Klaxon d'alarme intégré. Valeurs calculées -Puissances actives, réactives, apparentes et facteurs de puissance circulant sur le disjoncteur du bus (total et monophasé). -Compteurs d'énergie active et réactive (A->B et B->A).
