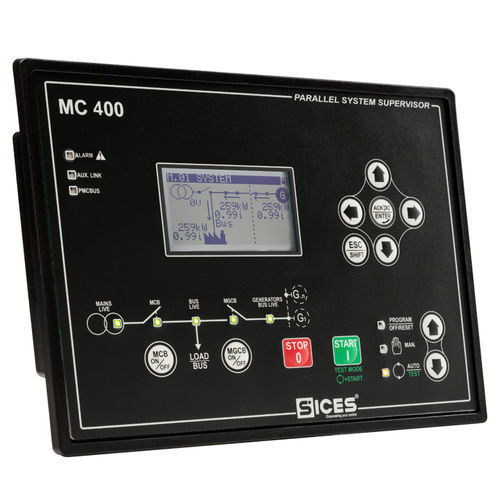

Contrôleur de groupe électrogène AMF MC 400

parallèle

Dispositif basé sur un microcontrôleur, destiné à gérer le réseau (et le disjoncteur correspondant) dans des applications composées de plusieurs générateurs fonctionnant en parallèle. Plusieurs contrôleurs MC400 sont autorisés pour chaque système, afin de gérer plusieurs réseaux. MC400 effectue un contrôle continu des caractéristiques des tensions du réseau ; en cas de tensions anormales, il peut immédiatement actionner le disjoncteur MCB (protection des charges contre les tensions anormales du réseau) et démarrer les générateurs pour alimenter les charges (fonction AMF). Lorsque le réseau revient dans des conditions correctes, il permet la synchronisation des groupes électrogènes avec le réseau ("synchronisation inverse"), évitant ainsi un black-out sur les charges ("parallèle à court terme"). Pendant que les générateurs sont en parallèle avec le réseau, le MC400 vérifie continuellement le réseau pour détecter tout défaut (protection d'interface) : en cas d'anomalie, il ouvre le disjoncteur MCB pour isoler les générateurs du réseau. Le MC400 comprend -La centralisation des commandes de démarrage/arrêt vers les générateurs. -Un synchroniseur interne avec contrôle de la tension, de la fréquence et des déphasages. -La gestion centralisée des points de consigne de la puissance active des générateurs, pour permettre le transfert progressif des charges avec un taux spécifiable. -La gestion centralisée des points de consigne du facteur de puissance des générateurs, lorsqu'ils fonctionnent en parallèle avec le réseau. -La production en parallèle au réseau à puissance fixe (BASE LOAD), avec le point de consigne de la puissance des générateurs réglable par paramètre ou par entrée analogique. -La production en parallèle au réseau à puissance variable (IMPORT EXPORT, production variable sur les générateurs pour garantir une puissance fixe sur le réseau)
