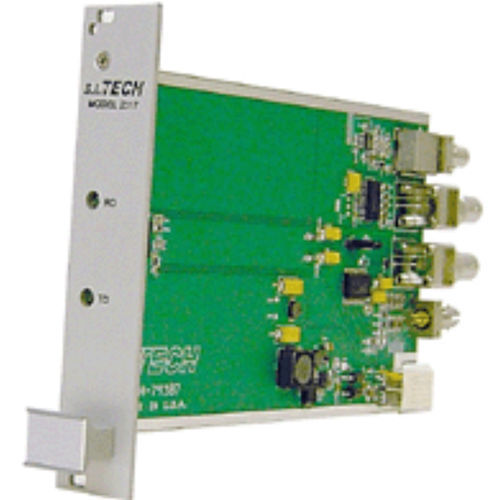

Convertisseur de signal 2317

de fibre optiqueen fibre optiqueTTL

La distance de fonctionnement dépend du diamètre de l'âme de la fibre optique et de l'atténuation optique du câble. Le tableau ci-dessous indique trois câbles qui peuvent être utilisés à n'importe quel débit de données. Ces câbles sont disponibles en assemblages connectorisés pour répondre à la configuration exacte de votre application. S.I.Tech propose des liens complets comprenant des câbles à fibres optiques, des connecteurs, des assemblages de câbles et des Bit-Drivers®. Transmission : - Jusqu'à 2 km avec un câble à fibre optique à index gradué ou 10 km avec une fibre monomode Taux d'erreur typique : - Meilleur que 10-9 ENTRÉE/SORTIE DU SIGNAL ÉLECTRIQUE POUR L'ÉMETTEUR ET LE RÉCEPTEUR Format : - TTL Connecteur : - BNC Débit de données : - Jusqu'à 50Mbps Impédance d'entrée : - Niveaux TTL 10K-Ohm ou 75-Ohm Cavalier J4 Position 1 : 75-Ohm (par défaut) Position 3 : 10K-Ohm Impédance de sortie : - Niveaux TTL en 50-Ohm Puissance d'entrée : - 10-32 V 1W Max. 5VDC 1W en option TRANSMETTEUR OPTIQUE Puissance : - 30 microwatts (-15 dBm) dans une fibre de 62,5 microns Longueur d'onde : - 820 nanomètres (1300nm ou 1550nm en option) Type d'émetteur : - LED Connecteur optique : - ST RÉCEPTEUR OPTIQUE Longueur d'onde : - 820nm (1300nm & 1550nm en option) Sensibilité : - (BER 10-9) 3 microwatts (-25 dBm) à 820 nanomètres Sensibilité maximale : - 10 microwatts Connecteur optique : - ST Température de fonctionnement : - 0°C à 50°C Taille : - 3.9" X 6.8" (9.9 X 17.3cm) Eurocard
