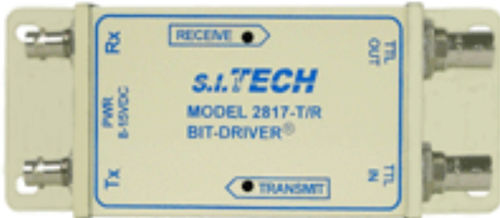

Convertisseur de signal 2817

de fibre optiqueTTL

Transmission : - Jusqu'à 2 km avec un câble à fibre optique à index gradué ou 10 km avec une fibre monomode Taux d'erreur typique : - Meilleur que 10-9 ENTRÉE/SORTIE DU SIGNAL ÉLECTRIQUE POUR L'ÉMETTEUR ET LE RÉCEPTEUR Format : - TTL Connecteur : - BNC Débit de données : - Jusqu'à 20 Mbps Impédance d'entrée : - Niveaux TTL 10 K-Ohm Impédance de sortie : - Niveaux TTL dans 50 Ohm Puissance d'entrée : - 8 à 15VDC 250mA Max TRANSMETTEUR OPTIQUE Courant LED : - 30 microwatts (-15 dBm) dans une fibre de 62,5 microns Longueur d'onde : - 820 nanomètres (1300 nm en option) Type d'émetteur : - LED Connecteur optique : - ST RÉCEPTEUR OPTIQUE Longueur d'onde : - 820 nm (1300 nm en option) Sensibilité minimale : - (BER 10-9) 3 microwatts (-25 dBm) à 820 nanomètres Sensibilité maximale : - 10 microwatts Connecteur optique : - ST Température de stockage : - 40°C à 80°C Température de fonctionnement : - 0°C à 50°C Humidité relative : - 10 à 95 % sans condensation Taille : - 5,125" X 2,125" X 1,0" (13,00 X 5,40) (13,00 X 5,40 X 2,54 cm) INTERFACE DE LIGNE DE TRANSMISSION La distance de fonctionnement dépend du diamètre de l'âme de la fibre optique et de l'atténuation optique du câble. Le tableau ci-dessous indique trois câbles qui peuvent être utilisés à n'importe quel débit de données. Ces câbles sont disponibles dans des ensembles connectorisés pour répondre à la configuration exacte de votre application. S.I.Tech propose des liens complets comprenant des câbles à fibres optiques, des connecteurs, des assemblages de câbles et des Bit-Drivers®.
