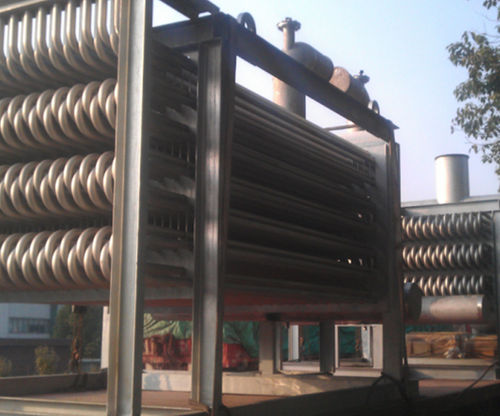

Échangeur de chaleur tubulaire

liquide / liquidede vaporisation

Il est principalement adopté dans des conditions de travail à haute température, haute pression et cryogénique, vaporisante et à grande différence de température. Tels que le vaporisateur de gaz de torche, la vaporisation d'oxygène liquide et d'azote liquide, le traitement des gaz de queue de soufre et des gaz de combustion, etc. Avantage (1) Le coefficient de transfert thermique est augmenté. Selon les résultats des tests de performance thermique précédents de l'échangeur de chaleur à déplacement positif de type à serpentin flottant, le coefficient de transfert de chaleur moyen K de l'échangeur de chaleur à serpentin flottant est de 1,40 et 1,31 fois celui du nouvel échangeur de chaleur à déplacement positif horizontal et vertical respectivement sous le même milieu thermique débit. De plus, le serpentin flottant est généralement constitué d'un tube de cuivre de petit diamètre et de petite paroi, ce qui rend le coefficient de transfert thermique dans la formule de base inférieur à celui de la formule conventionnelle δ/λ La valeur diminue et augmente ainsi la valeur K certaine mesure (2) Le taux d'utilisation du volume est amélioré. Le serpentin d'échange de chaleur de l'échangeur de chaleur à serpentin flottant peut être proche de 100 mm du fond du conteneur. La structure spéciale de l'échangeur de chaleur peut éliminer la zone d'eau non froide et le volume de stockage de chaleur effectif peut atteindre 95% ~ 100%, ce qui améliore considérablement le taux d'utilisation du volume de l'échangeur de chaleur.
