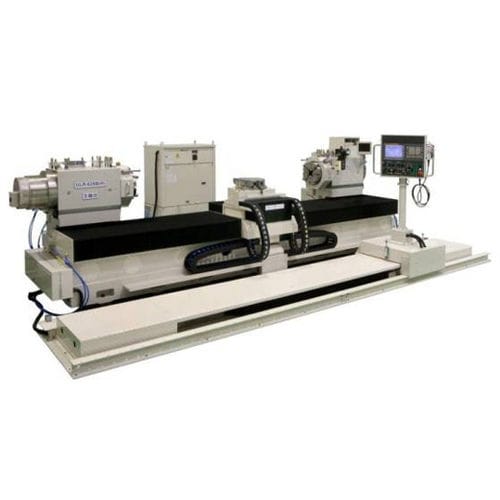

Tour CNC ULR series
horizontal2 axeshydrostatique

tour CNC
tour CNC
tour CNC
tour CNC
tour CNC
tour CNC
tour CNC
tour CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Structure
hydrostatique
Performance
de haute précision, à grande vitesse
Fonction combinée
rainurage
Options et accessoires
à moteur linéaire
Diamètre

Max: 650 mm
(25,59 in)

Min: 150 mm
(5,91 in)

Vitesse de rotation

400 rpm, 500 rpm, 600 rpm
(2 513,274 rad.min-1, 3 141,593 rad.min-1, 3 769,911 rad.min-1)

Course X

15 000 µm

Avance rapide sur X

5 000 mm/min
(3 in/s)

Avance rapide sur Z

15 000 mm/min, 17 000 mm/min
(10 in/s, 11 in/s)

Poids

12 000 kg, 14 000 kg, 15 000 kg, 15 500 kg
(26 455 lb, 30 865 lb, 33 069 lb, 34 172 lb)

Description

Il s'agit d'un tour horizontal utilisé pour réaliser des rainurages précis sur le rouleau destiné au moulage de feuilles optiques. Les caractéristiques suivantes permettent d'obtenir un mouvement de machine et une précision d'usinage de haute précision. Mouvement de la machine et précision d'usinage de haute précision L'utilisation de moteurs linéaires pour les axes X et Z permet d'augmenter la rigidité de l'asservissement et de réduire les irrégularités d'alimentation et les projections de quadrant pour permettre une alimentation en douceur. Les voies de guidage X et Z sont des voies de guidage à rouleaux où les rouleaux sélectionnés sont alignés sur la surface V-V rodée de haute précision. Cela permet d'obtenir des mouvements fluides et de haute précision, ainsi qu'une grande rigidité. Le moteur de la broche intègre le servomoteur intégré synchronisé et utilise un encodeur de haute précision. Par conséquent, lorsque la broche est utilisée comme axe d'indexation (axe C), le jeu mécanique est éliminé et l'indexation et le positionnement de haute précision sont possibles. Palier hydrostatique de haute précision (broche, axe C) Des paliers hydrostatiques sont appliqués à la broche pour supporter le rouleau, ce qui permet d'obtenir une grande précision de rotation. De plus, le contrôleur de température de haute précision contrôle la température de l'huile hydrostatique pour assurer la stabilité du palier. Palier hydrostatique à air de haute précision (axe B) Le palier d'orientation du porte-outil utilise un servomoteur intégré synchronisé et un codeur de haute précision de la même manière que le palier à air à rotation rapide et la broche, afin d'assurer un positionnement de haute précision. Structure moins affectée par la déformation thermique causée par les changements d'environnement et la chaleur générée par le système d'entraînement

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Shibaura Machine
