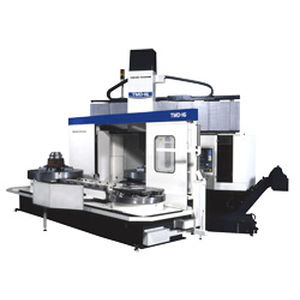

Centre de tournage-fraisage CNC TMD

vertical3 axesà grande vitesse

Un centre de tournage contrôlé à 3 axes, à haute vitesse et à haute précision, avec des capacités d'usinage à haut rendement Caractéristiques principales Un centre de tournage avancé à 3 axes, à grande vitesse et haute précision, avec des capacités d'usinage importantes. Basée sur nos tours verticaux polyvalents de la série TUD, la série TMD intègre également des fonctions de fraisage et d'indexation de table, telles que le fraisage, l'alésage, le perçage et le taraudage, qui peuvent toutes être réalisées en un seul réglage de la pièce. Capacités d'usinage améliorées Un mécanisme de positionnement par paliers déplace le rail transversal verticalement sur une distance maximale de 500 mm par paliers de 250 mm [750 mm pour le TMD-20] pour pratiquement toutes les hauteurs de pièces. Le champignon du rail de construction monobloc fermée renferme un coulisseau carré de 220 x 220 mm. Force de coupe maximale du coulisseau : 2500 kgf (5500 lbf). Usinage linéaire par contrôle simultané des axes X et C. (Interpolation polaire) Guides linéaires à rouleaux extrêmement rigides utilisés sur la glissière de l'axe X Déplacement thermique fortement réduit grâce au positionnement symétrique du moteur et à la conception symétrique de la table et de la colonne Excellente opérabilité Un panneau de commande facilement accessible avec des commandes centralisées pour toutes les fonctions d'exploitation Pour un degré d'automatisation encore plus élevé et des économies de main-d'œuvre Un changeur automatique d'outils (ATC) et un changeur automatique de palettes (APC) sont disponibles en option
