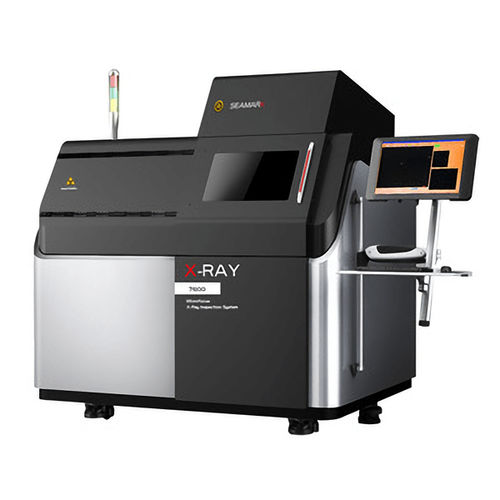

Système d'inspection à rayons X X7600

numériquepour l'industrie de l'électronique

Système d'inspection par rayons X X7600 - SMT/Semicon/Solar/Connecteur/LED - Image haute définition : Inclinaison/pont /vides / soudure à froid / fil de liaison - 90KV 15μm (130 KV en option) Tube à rayons X fermé, longue durée de vie, entretien gratuit - 2,3 millions de détecteurs numériques à haute résolution pour écrans plats -Système de liaison à 6 axes. - Observation à 60 degrés - Plate-forme de rotation à 360° - Navigation d'images en couleur et navigation cartographique - Cartographie de la fonction de la mosaïque. (facultatif) - Module 3D extensible (CT industriel en option) - Détection programmable. (Facultatif) Candidature 1) Inspection des défauts dans l'encapsulation des circuits intégrés, par exemple : séparation des couches, fissures, vides et intégrité des lignes. 2) Mesure de la taille des puces, mesure de la courbure des lignes, mesure de la proportion de la surface de soudure des composants. 3) Défauts possibles dans les processus de fabrication des PCB, par exemple : mauvais alignement, pont de soudure et ouvert. 4) Soudure SMT courte, soudure froide, composant décalé, soudure insuffisante, inspection et mesure des vides de soudure. 5) Inspection des défauts des connexions ouvertes, courtes ou anormales qui peuvent se produire dans les faisceaux de câbles et les connecteurs automobiles. 6) Inspection des ruptures internes ou des creux dans le plastique ou le métal. 7) Uniformité de l'empilement des piles, inspection de la soudure à l'électrode. 8) Inspection des semences, des matériaux biologiques, etc.
