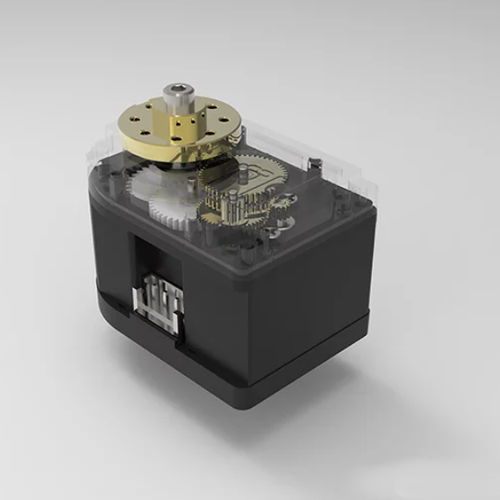

Servo-moto-réducteur pour le modélisme RC

CCplanétaireà arbres parallèles

Le servomoteur du modèle réduit d'avion est conçu et développé pour des clients désignés. Ci-dessous, seule la vitrine. Outre la vente de produits standard, ZHAOWEI peut également assurer la conception, la recherche et la fabrication pour les clients en fonction de leurs besoins spécifiques. Le principe de conception est que le module de réducteur planétaire entraîne la rotation de la plaque de gouvernail. La carte de circuit de commande reçoit le signal de commande de la ligne de signal et commande la rotation du moteur. Le moteur entraîne une série d'ensembles d'engrenages pour décélérer et transmettre à la plaque de gouvernail. L'arbre de sortie du servomoteur est relié au potentiomètre de recopie de position. Le potentiomètre de retour de position est piloté pendant que la plaque de gouvernail tourne. Le potentiomètre émettra un signal de tension vers la carte de circuit de commande pour rétroaction, puis la carte de circuit de commande déterminera le sens de rotation et la vitesse du moteur en fonction de la position, arrêtant ainsi la cible. Lorsque le modèle d'avion doit s'incliner, le servomoteur est manipulé pour s'incliner et le plateau cyclique relié au servomoteur par l'intermédiaire du tirant s'incline immédiatement. En même temps, le volant disposé sur le plateau cyclique, l'hélice principale liée au volant, et le plateau inférieur lié à l'hélice principale, le plateau supérieur disposé sur le plateau inférieur, et l'hélice auxiliaire liée au plateau supérieur également s'incliner de manière synchrone pour changer la direction d'inclinaison et terminer l'action d'inclinaison.
