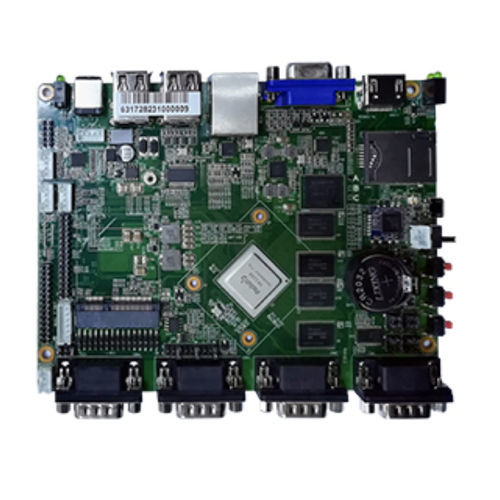

Carte CPU Mini PCIe GEA-6317

ARMQuad Core Cortex A17Rockchip RK3288 SoC

1*GbE LAN, 5*USB Affichage HDMI，VGA，LVDS Prise en charge du module Mini-PCIE, sortie amplificateur 2W@8Ω 8GB/16GB MLC eMMC Prise en charge de l'alimentation 12V DC Mémoire - Architecture - 2G/1G DDR3 embarqué Réseau - 3G/4G - Fente Mini-PCIe, supporte les modules de communication Unicom, Mobile et Telecom 3G/4G WIFI & Bluetooth - Module RTL8723, supporte IEEE 802.11b/g/n WLAN Bluetooth 4.0 double mode, fonction LE & BR synchronisée Surveillance H/W - Minuterie Watch Dog - 0~255 sec, fournissant un programme Watch Dog Stockage - EMMC - 16G/8G eMMC MLC SSD Stockage d'extension - Prise pour carte TF supportant la fonction d'amorçage E/S - Port série - COM0 port série de débogage Pin9 supporte +5V/12V@1A (réglage du cavalier) USB - 1*USB OTG, pour la programmation du logiciel 5*USB HOST CON1 - Connecteur I2C 1 voie / connecteur SPI 1 voie sortie PWM 1 voie 12 voies GPIO, et alimentation, GND Touche - Volume +/- Configurable Audio - Sortie amplificateur 2W@8Ω Sortie ligne/MIC Fente pour carte SIM - Fente pour carte à tiroir Prise pour carte SD - Fente pour carte à puce, utilisée pour le démarrage du système et le stockage des données MiniPCIE - Prend uniquement en charge les périphériques de signal USB LED - Indicateur d'alimentation/indicateur de disque/indicateur WIFI/indicateur 3G Affichage - HDMI - HDMI1.4A, résolution max. : 2K, prise en charge de la sortie audio LVDS - Double canal 24bit, résolution max. : 2K, rétroéclairageConnecteur INVORT lVDS - Deux canaux 24 bits, résolution maximale : 2K, connecteur INVORT pour le rétroéclairage, réglage PWM de la luminosité. VGA - Résolution maximale : 2K Alimentation - Type d'alimentation - Entrée DC 12V, protection contre l'inversion du courant et la surtension. Commutateur connecteur d'alimentation infaillible à 4 broches, multiplexage des signaux à 4 broches, peut être connecté à d'autres connecteurs d'alimentation Consommation électrique - 7,92 W (maximum) Environnement - Temp. de fonctionnement - -20°C ~ 70°C Température de stockage - -40°C ~ 80°C Humidité de fonctionnement - 0% ~ 90% d'humidité relative, sans condensation Humidité de stockage - 0% ~ 90% d'humidité relative, sans condensation
