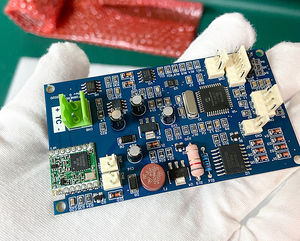

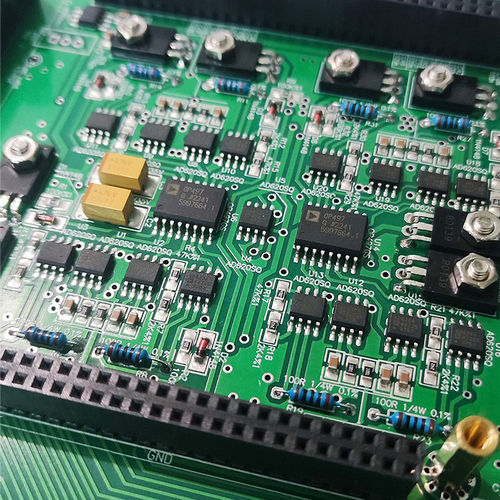

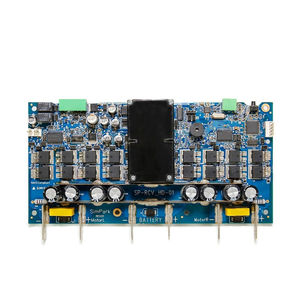

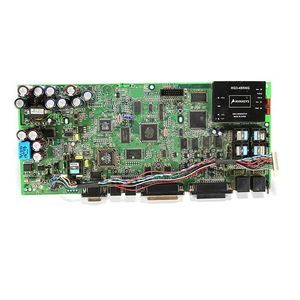

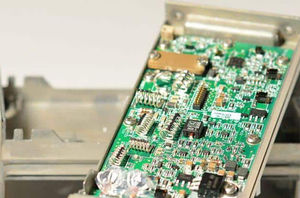

PCB multicouche

double-facepour l'électronique

Circuits imprimés simple couche, double face ou multicouche : Quelle est la différence ? Circuit imprimé monocouche : également appelé circuit imprimé simple face, il comporte des composants sur une face et un motif conducteur sur la face opposée. Ils se composent d'une couche de substrat, d'une couche de métal conducteur, d'un masque de soudure protecteur et d'une sérigraphie. Circuits imprimés double face : Ils comportent une couche de substrat et des couches de métal conducteur sur les deux faces. Les circuits et les composants d'un côté sont connectés à ceux de l'autre côté par des trous de passage ou des montages en surface. Circuits imprimés multicouches : Ils sont constitués de trois cartes double face ou plus empilées les unes sur les autres, généralement avec un nombre pair de couches afin d'éviter les déformations. Chaque couche de substrat comporte un métal conducteur sur les deux faces, et les cartes sont assemblées avec de l'adhésif et un matériau isolant entre chaque couche.
