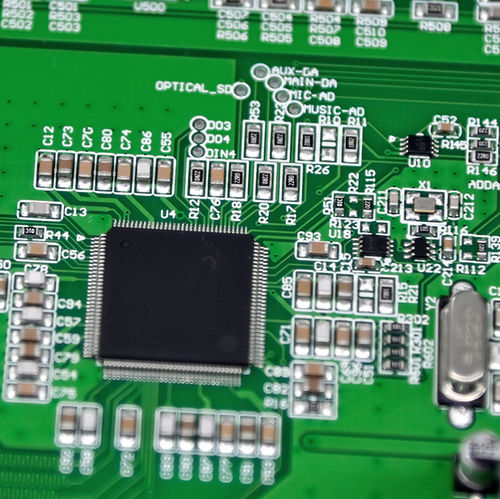

Circuit imprimé universel

pour l'électronique

Qu'est-ce qu'un circuit imprimé multicouche ? Un circuit imprimé multicouche se compose de trois couches ou plus de feuilles de cuivre conductrices, alors que le circuit imprimé monocouche traditionnel ne comporte qu'une seule couche. Un circuit imprimé double face comporte deux couches conductrices en haut et en bas du substrat du circuit imprimé. Les couches supérieure et inférieure d'un circuit imprimé multicouche ressemblent à celles d'un circuit imprimé double face, mais il y a des couches supplémentaires de part et d'autre du noyau. Ils sont généralement fabriqués en laminant plusieurs couches de circuits imprimés double face avec des couches d'isolants thermoprotecteurs. Des trous plaqués cuivre interconnectent ces couches, et les connexions électriques entre les couches intermédiaires sont réalisées par des vias, tels que des vias aveugles et enterrés, et des trous de placage. Les composants actifs et passifs sont placés sur les couches supérieure et inférieure du circuit imprimé multicouche, tandis que les couches intérieures empilées sont utilisées pour le routage. Sur le circuit imprimé, deux couches sont placées en surface pour connecter l'environnement. Les composants électroniques traversants et les composants montés en surface (CMS) peuvent être soudés de part et d'autre de ce type de PCB. Les composants SMD peuvent être soudés à l'aide de la technologie de montage en surface et d'autres outils PCBA. En appliquant ces méthodes, les fabricants peuvent construire des PCB très complexes de différentes tailles. Les circuits imprimés multicouches peuvent comporter jusqu'à 40 couches.
