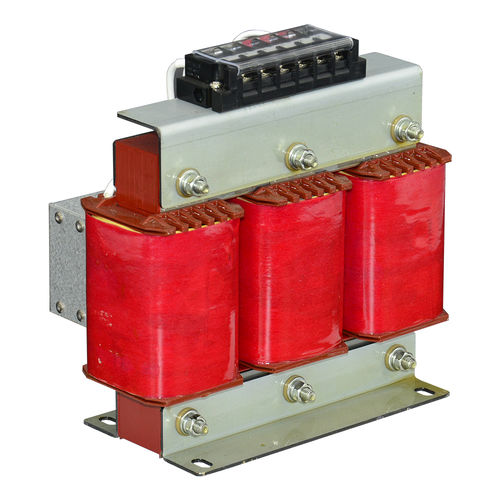

Filtre électronique sinusoïdal SKS-SF-0003-4A/05

passe-baspassiftriphasé

Applications du filtre sinusoïdal： Ventilateurs, convoyeurs, pompes Installations HVAC, compresseurs Ascenseurs, grues, énergie éolienne, UPS, EPS.. Entraînement de moteur avec un long câble Entraînement moteur avec plusieurs moteurs en parallèle Applications moyenne tension (déployées devant le transformateur élévateur) Données techniques du filtre sinusoïdal： Plage de tension nominale : 3*380 à 500VAC±10% Fréquence du moteur : 0-120Hz ; Fréquence de commutation :2.0kHz -16K HZ ; Tension d'ondulation résiduelle : THDv<5% Chute de tension au courant nominal:≦10%（50HZ） ; Longueur du câble moteur : jusqu'à 2000m ; Modèle de travail:Continu pour un fonctionnement en intérieur Puissance d'entrée normale du moteur : 3,7 kW à 630 kW ; Rendement:98 à 99%@tension et puissance normales du réseau Capacité de surcharge : 150% 60S, 120% 60min Tension d'essai : 2240VDC, 2s (ligne/ligne) 2720VDC, 2s (lignes/case) Rigidité diélectrique : AC4000V/5mA/60s Résistance d'isolation:noyau enroulé,≧100MΩ（DC1000V） ; Climatic Category(IEC60068-1):25/100/21 Protection:IP30(IP40/IP54 sur demande),intérieur:IP20 Refroidissement:air forcé interne Type de charge : charge moteur typique ; transformateur élévateur standard ; autre charge linéaire ; Normes techniques du filtre sinusoïdal： Condensateurs:CEI EN 60831-1/2,IEC 831-1/2 Equipement:CEI EN60439-1,IEC 439-1,IEC 60939 Caractéristique du filtre sinusoïdal： Les filtres sinusoïdaux Sikes pour divers servomoteurs de systèmes VSD(esp pour les onduleurs ou les fournisseurs de puissance de commutation),sont conçus pour changer la tension de sortie PWM de l'onduleur et générer une tension presque sinusoïdale . La série passive est destinée à être utilisée dans un réseau 380v-480v. Sikes vous offre un autre choix économique que les filtres Schaffner et MTE.
