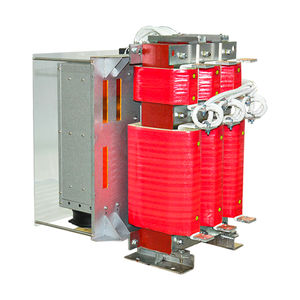

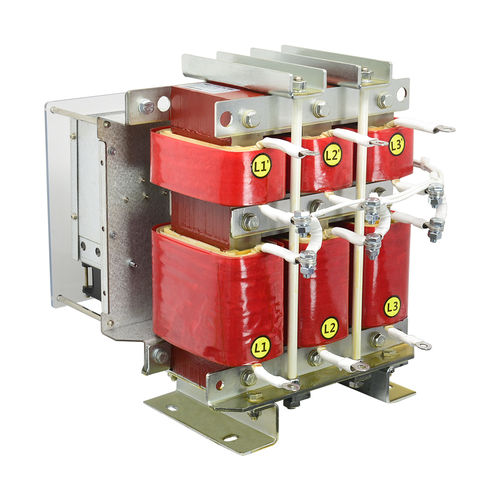

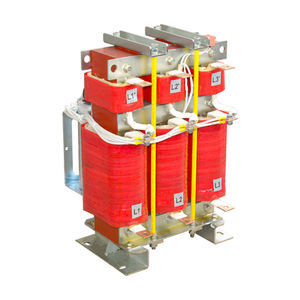

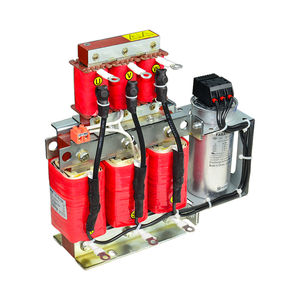

Filtre électronique LC SKS-LCL-0062-4A5/05

passe-baspassiftriphasé

Description du filtre LCL : Le filtre LCL est principalement utilisé pour atténuer les harmoniques sur le convertisseur de fréquence à quatre quadrants et la partie de rétroaction du système électrique, afin d'assurer le fonctionnement normal de l'ensemble du système. Caractéristiques du filtre LCL : Amélioration de la qualité de l'alimentation pour le convertisseur à alimentation active (AIC) Haute atténuation de la fréquence d'impulsion vers le côté réseau Résistances d'amortissement intégrées pour supprimer les oscillations du courant Degré de protection : IP00 Modifications possibles selon les besoins spécifiques du client Pour un refroidissement naturel par air Conception conforme à la certification CE Caractéristiques techniques et conditions de mesure du filtre LCL : Tension nominale : 400 V AC (50/60 Hz) Courant nominal : Par rapport à une température nominale de 50 °C1) Tension d'essai : 2240 V DC, 2 s (ligne/ligne), 2720 V DC, 2 s (lignes/boîtier) Capacité de surcharge : 1,5 x le courant nominal pendant 3 min par heure Convertisseur d'alimentation actif (AIC)/convertisseur de fréquence fréquence porteuse : 2 kHz ... 8 kHz Fréquence du moteur : 0 Hz ... 100 Hz Longueur du câble moteur : moins de 150 m Bruit : environ 72dB Catégorie climatique (IEC 60068-1) : 25/100/21 Bornes： Bornes à sécurité intégrée (16 A à 66 A) Barres d'alimentation pour réacteurs AIC et réacteurs de ligne (100 A à 400 A) Application du filtre LCL : Convertisseur actif d'alimentation pour : Ascenseurs, bancs d'essai, centrifugeuses
