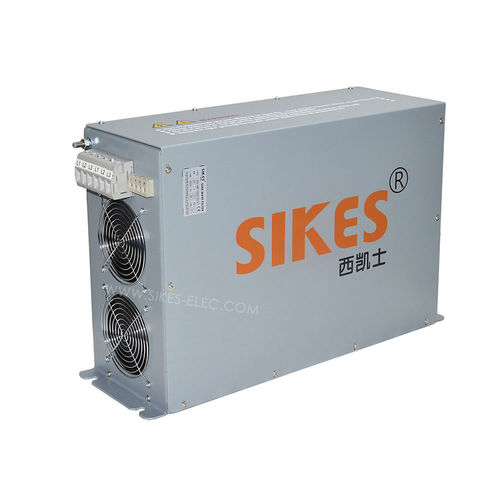

Filtre électronique passe-bas SWF Series

passifsinusoïdal

Les filtres d'onde sinusoïdale de série de SWF convertissent le signal de sortie de PWM des commandes de moteur en onde sinusoïdale sans heurt avec le bas résiduel ; Réduisez le phénomène de résonance provoqué par capacité et inductance distribuées du long câble (plus long que 50 mètres) ; Éliminez la tension excessive de moteur provoquée par haut dv/dt, Réduisez le bruit du moteur par application de filtre ; Prolongez la vie de moteur ; Protection de l'isolation de moteur ; Distance de transmission d'augmentation ; Avec l'application de ce filtre, le moteur normal peut remplacer le moteur variable de fréquence. Applications : Ventilateurs, convoyeurs, pompes Installations de la CAHT, compresseurs Ascenseurs, grues, énergie éolienne, UPS, ENV Commande de moteur avec le long câble Commande de moteur avec les moteurs multiples en parallèle Applications moyennes de tension (déployées devant le transformateur surélévateur) Données techniques : Gamme de tension nominale : 3*380 à 500VAC±10% Fréquence de moteur : 0-120Hz ; Fréquence de changement :2.0kHz -16K HERTZ ; Tension d'ondulation résiduelle :THDv<5% Chute de tension au courant évalué :≦10% (50HZ) ; Longueur de câble de moteur :Jusqu'à 2000m ; Modèle de travail :Continu pour l'opération d'intérieur Puissance nominale d'entrée d'entraînement de moteur de Norminal :3.7kw à 630kw ; Efficacité :98 à 99%@norminal tension secteur et puissance Capacité de surcharge :150% 60S, 120% 60min Tension d'essai :2240VDC, 2s (ligne/ligne) 2720VDC, 2s (lignes/cas) Résistance diélectrique :AC4000V/5mA/60s Résistance d'isolation :noyau-enroulement, ≧100MΩ (DC1000V) ; Catégorie climatique (IEC60068-1) :25/100/21 Protection :IP30 (IP40/IP54 sur demande), d'intérieur :IP20 Refroidissement :Air forcé interne Type de charge :charge de moteur typique ;transformateur surélévateur standard ;l'autre charge linéaire ;
