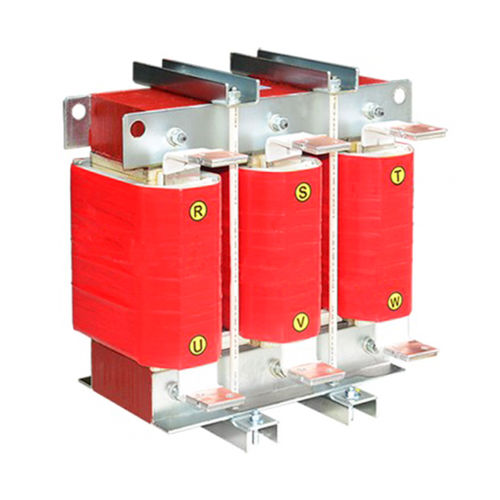

Bobine de filtrage SKS AEER series for regenerative drive

à haut dv/dttriphaséede ligne

Description de l'onduleur LCL à quatre quadrants (réacteur à filtre régénéré) Le réacteur à filtre et les condensateurs peuvent combiner un circuit harmonique pour réduire le courant harmonique dans le système, principalement les 3ème, 5ème, 7ème, 7ème, 11ème, 13ème et plus. Le filtre réacteur peut être installé en parallèle ou en série Fonctionnement de l'onduleur à quatre quadrants LCL (régénérer le réacteur à filtre) Redresseur PWM Réacteur LCL, fréquence porteuse : ≥2K Fréquence de travail : 50HZ Phase : 3 Harmonic contient les interférences du VFD pour le réseau électrique, les harmoniques principalement 3、5、7、9、9、11COPY14、13、15、15、17、11COPY4, les harmoniques de sortie principalement 5~10Khz hautes fréquences Paramètre technique Courant nominal : ≤5000A ; Tension nominale : ＜1000V；dielectric Résistance : bobinage 3000VAC/50HZ/60S sans dommage Résistance d'isolement : masse d'enroulement, masse à visser 500VDC, isolation resistance≥100MΩ ; bruit du réacteur:＜65db (à 1 mètre du réacteur) Protection:IP00 ; Isolation:F/H, Norme:IEC289;GB10229-88 (eqv IEC289:1987) Exigences en matière d'environnement de travail Altitude inférieure à 1000 mètres, au-dessus de 1000 mètres travaillant sous horloge ; Température ambiante -25℃~++40℃ ; Humidité relative : ≤ 90% Pas de gaz toxique, pas d'objet inflammable et explosif, pas de poussière électroconductrice Application : Production d'énergie éolienne, photovoltaïque, VFD et UPS
