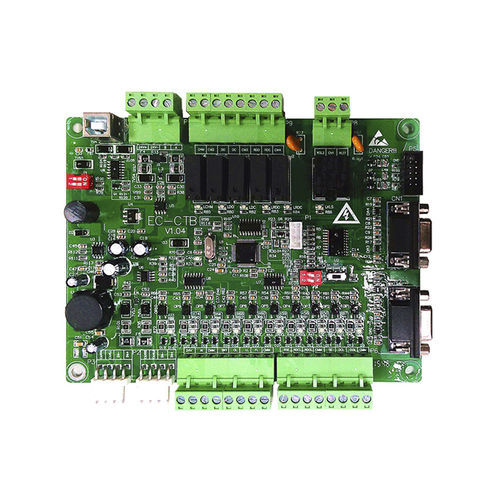

Carte de contrôle de mouvement multiaxe EC-CTB

ECanalogiquenumérique

La carte supérieure de cabine d'ascenseur EC-CTB est la carte de contrôle principale des cabines d'ascenseur EC100, EC160 et EC300. Elle constitue une station de transfert importante pour la collecte des signaux et la sortie des signaux de contrôle des contrôleurs EC100, EC160 et EC300. Il se compose de neuf entrées de signaux numériques, d'une entrée de signaux de tension analogique, de cinq sorties de signaux de relais NO, d'une sortie de signaux de relais NO/NC, de deux terminaux d'E/S de signaux numériques utilisés pour communiquer avec la carte de commande EC-CCB et le terminal utilisé pour la communication CAN avec l'EC100, l'EC160, l'EC300 et le panneau d'affichage de la cabine d'ascenseur. Il prend en charge le mode de communication RS232 utilisé pour communiquer avec le PC supérieur. Mode de communication CAN, supportant le protocole standard et le protocole public ; Prise en charge de la communication RS485 et de la connexion entre le protocole de communication RS485 standard et l'afficheur multimédia/annonceur vocal tiers ; Prise en charge de la communication RS232 Prise en charge de l'entrée de pesage analogique et des modes de pesage numérique Prise en charge du contrôle d'étage en dessous du 64ème étage Sortie du gong d'arrivée ; Contrôle de l'éclairage à des fins d'économie d'énergie Contrôle de la double porte
