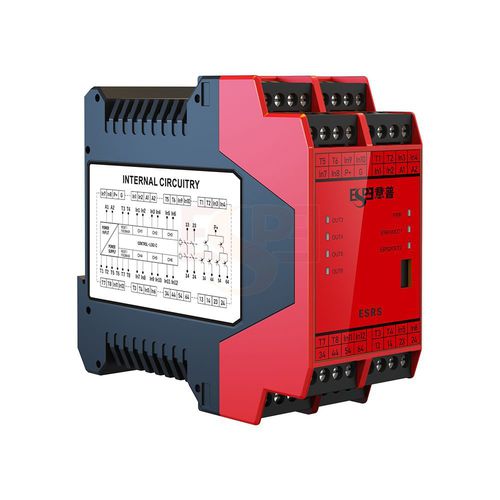

Relais de protection de courant ESRS

de tensionde fréquencede température

1. Conçu conformément à la norme ISO13849-1 (catégorie 4, PLe) ; 2. Sortie relais : 2 contacts normalement ouverts ; 3. Sortie transistor : 4 sorties de signal PNP ; 4. Autodiagnostic et circuit redondant ; 5. Prise en charge d'une variété de signaux d'entrée de sécurité. Données électriques - Alimentation : 20V~30VDC - Coupure d'électricité : ≤110mA(24VDC) - Caractéristiques d'entrée - Canal : 6 - Courant d'entrée : ≤50mA(24VDC) - Résistance du fil : ≤15Ω - Dispositif de soutien : Arrêt d'urgence, barrière de sécurité, rideau lumineux de sécurité, tapis de sécurité, bouton à deux mains, interrupteur d'interverrouillage, bouton de réinitialisation Caractéristiques de sortie - Contacts : - Matériau des contacts : AgSnO₂ - Protection par fusible : 10A rapide;6A lent - Capacité de commutation : 5A/250VAC;5A/24VDC Caractéristiques du semi-conducteur - Sortie : 4PNP - Puissance d'entraînement : 2A (24VDC) - Caractéristiques temporelles - Temps de fonctionnement : ≤100ms - Temps de relâchement : ≤30ms - Temps de rétablissement : ≤100ms - Temps de coupure de courant : 20ms Caractéristiques ambiantes - Compatibilité électromagnétique : EN60947, EN61000-6-2, EN61000-6-4 - Vibrations : Fréquence:10Hz~55Hz;Amplitude:0.35mm - Température ambiante : -20℃~+60℃ - Température de stockage : -40℃~+85℃ - Humidité relative : 10%~90% Caractéristiques d'isolation - Niveau de surtension : Ⅲ - Niveau de pollution : 2 - Tension nominale d'isolation : 250VAC - Tension d'impact nominale : 6000V(1.2/50us) - Rigidité diélectrique : 1500VAC,1min - Espace libre et ligne de fuite : EN60947-1
