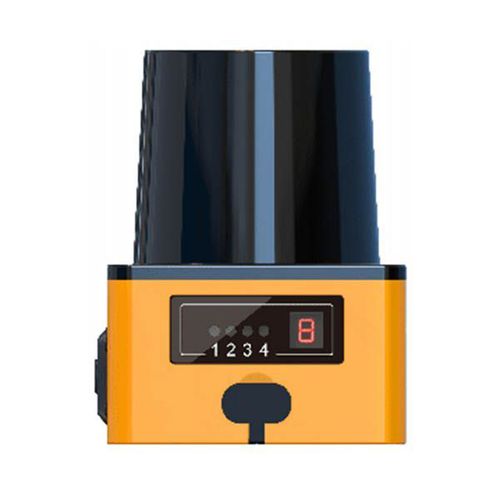

Scanner 3D LGA10

de mesurelaserpour ligne de production

Restauration précise de la cible réaliste ; précision de détection de ±30mm ; taille compacte de 62mm * 62mm*83mm (max) ; vue multi-angle personnalisée pour différentes exigences ; La distance de détection peut atteindre 20 m ; angle minimum de 0,18° ; Forte capacité de reconnaissance même en cas de faible réflectivité. Paramètres du scanner laser - Distance de détection - 0,1-8m (réflectivité 20%) - 0,1-20m (réflectivité 90%) - Plage de détection : 270° - Principe de balayage - Impulsion TOF - Niveau du laser - Niveau 1 ( IEC60825-1:2014, EN60825-1:2014) - Longueur d'onde : 905nm - Taux d'échantillonnage : 20KHz - Fréquence de balayage : 10Hz, 20Hz réglable - Résolution angulaire - horizontale - 0.18° - Temps de réponse : 100ms - Précision - ±30mm - Temps de démarrage : 8s - Canal : 15 (chaque canal comprend 3 zones de détection) - Courant de fonctionnement (DC24V) : ≤100ma (sortie de signal pas par IO) : - Entrée de commutation : 4 : - Sortie de commutation : 4 (2 pour les signaux d'avertissement de zone NPN, 1 paire pour le signal de sortie de sécurité OSSD NPN) Sortie NPN ou PNP : - Indice de protection : IP65 : - Protection contre les interférences optiques : 100000 Lux - Poids : 171g - Dimension (max) : - 62mm * 62mm *79mm - Fréquence de vibration sinusoïdale - 10 Hz-1000Hz, accélération 5g, 10 fois sur X, Y, Z - Fréquence de vibration Randon - 5Hz-250H, Gr.m.s=4.24g, 5 heures dans les directions X,Y,Z - Résistance aux chocs - 196/(20G) 3000 fois dans les directions X, Y et Z. - Compatibilité - compatibilité électromagnétique - EN IEC61000-6-2:2019 ; EN61000-6-4:2019 - Indicateur : 4 (3 pour le signal de zone, 1 pour le signal de défaut) - Interface de communication : (USB ou RS232 ou RS485) & Ethernet - Alimentation électrique : DC9-28V
