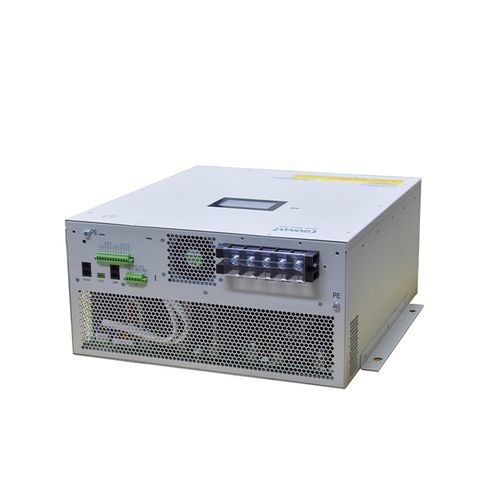

Filtre électronique actif APF-75A-3P4W-WM

de puissance

APF (Active Power Filter) est un nouveau dispositif de filtrage des harmoniques électroniques de puissance basé sur un onduleur de source de tension qui génère dynamiquement un courant harmonique inverse grâce à la détection en temps réel des formes d'onde de courant de charge pour obtenir des harmoniques filtrées (offset), un système de compensation de puissance réactive dynamique, des fluctuations de tension , suppression de résonance, amélioration du facteur de puissance et autres fonctions. Le module APF génère un signal PWM des IGBT internes via le calcul DSP. Il a une fonction de protection complète et des performances stables. Les caractéristiques de sortie du système ne sont pas affectées, aucun risque d'amplification harmonique, réponse rapide, large plage de filtres, efficacité de filtrage élevée, petite taille et poids léger. Il est devenu un moyen important de suppression des harmoniques et de compensation de puissance réactive. Principes de fonctionnement : 1. Le transformateur de courant externe (CT) pourrait détecter le courant de charge en temps réel. 2. Le DSP interne calcule et analyse le contenu de puissance réactive du système. 3. Contrôlez PWM pour envoyer un signal à IGBT afin de générer un courant de compensation de puissance réactive pour l'alimentation compensation des facteurs. Application typique: • Bâtiments commerciaux APF (produits triphasés à quatre fils) • LoadAPF de grande capacité de type industriel (produits triphasés à trois fils) • Salle IDC de télécommunication • Systèmes ASI • Système de climatisation centrale • Bâtiment résidentiel • Installations municipales
