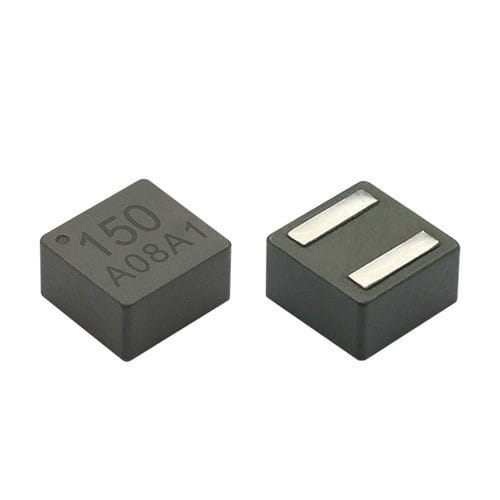

Self de choc magnétique VSEB0850H series

de puissanceà faible perteà bruit ultra faible

■ Structure à blindage magnétique : excellente résistance aux interférences électromagnétiques (EMI). ■ Structure composite, très faible bruit de fond. ■ Faible perte, haute efficacité, large fréquence d'application. ■ Conception légère, peu encombrante, adaptée à la haute densité SMT. ■ Moulage par poudre d'alliage à faible perte : faible impédance, faible capacité parasite. ■ Produits AEC-Q200. ■ Température de fonctionnement : -55℃ ～ +155℃(y compris l'élévation de température de la bobine). ■ Application:pompe à eau électronique automobile,BMS,phares etc. Notes ■ Toutes les données sont testées sur la base d'une température ambiante de 25℃. ■ Condition de mesure de l'inductance à 100kHz, 1,0V. ■ Courant de saturation：la valeur réelle du courant continu lorsque l'inductance diminue de 30% par rapport à sa valeur initiale. ■ Courant d'élévation de température：la valeur réelle du courant continu lorsque l'élévation de température est ΔT40℃(Ta=25℃). ■ Rappel spécial：Conception du circuit, placement des composants, taille et épaisseur du circuit imprimé, système de refroidissement, etc. ■ Tous affecteront la température du produit. Veuillez vérifier la température du produit dans l'application finale. Sauvegarde ■ Condition de stockage du produit dans l'emballage : température 5～40℃, RH≤70%. ■ En cas de sortie pour utilisation, les produits restants doivent être scellés dans des sacs en plastique et conservés conformément aux conditions ci-dessus, afin d'éviter l'oxydation des bornes (électrodes), affectant l'état de la soudure. ■ Le stockage des produits Codaca Electronic pendant plus de 12 mois n'est pas recommandé, entre autres parce que les bornes risquent de se dégrader et de nuire à la soudabilité. Par conséquent, tous les produits doivent ■ Être utilisés dans la période de 12 mois à compter de la date d'expédition.
