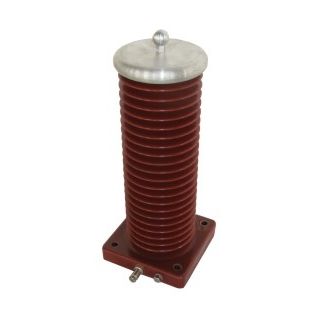

Transformateur de tension CYEVT1-24

de courantde mesurede commande

Les produits sont conformes à la norme IEC60044-8 , GB/T20840.8-2007, et peuvent répondre à d'autres exigences spéciales des clients. Les produits utilisent l'enroulement Rogowski pour tester le courant, principalement utilisé dans ≤ 35kV appareillage de commutation, match avec l'instrument électrique, la mesure numérique et l'équipement de protection, peut en même temps réaliser multi-fonctions telles que la mesure, le contrôle, la protection et la transmission de données etc, le circuit ouvert secondaire ne peut pas produire de haute tension. Paramètre technique principal 1. Tension primaire nominale：22/√3kV 2. Tension secondaire nominale : 2/√3V, 3,25/√3V ou 6,5/√3V 3. Charge nominale >1MΩ 4. Sortie numérique nominale : 0x2D41(mesure), 0x01CF(protection) 5. Précision de l'enroulement de mesure : 0.2 6. Précision de l'enroulement de protection : 3P 7. Fréquence nominale : 50Hz 8. Niveau d'isolation nominal : 24/65/125kV 9. Courant thermique de courte durée nominal : 50-200A : 150Ipr, 300-2000A :31.5kA/1S 10. Température ambiante : -5℃ -40℃ (intérieur), -25℃-50℃(extérieur) 11. Humidité ambiante : ≤RH95%(25℃) 12. Altitude : ≤ 2000m ( Peut être conçu selon les besoins du client) 13. Site d'installation : intérieur/extérieur
