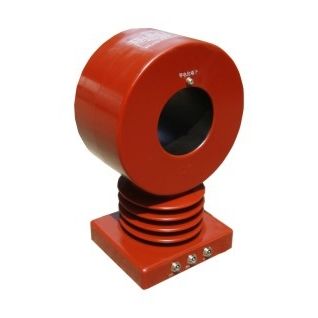

Transformateur électronique CYECT2-11

de courantde mesurede tension

Les produits sont conformes aux normes IEC60044-8, GB/T20840.8-2007, et peuvent répondre à d'autres exigences spéciales des clients. Les produits utilisent l'enroulement Rogowski pour tester le courant, principalement utilisé dans ≤ 10kV appareillage de commutation, match avec l'instrument électrique, la mesure numérique et l'équipement de protection, peut en même temps réaliser multi-fonctions telles que la mesure, le contrôle, la protection et la transmission de données etc, le circuit ouvert secondaire ne peut pas produire de haute tension. Paramètres techniques principaux 1. Tension primaire nominale : 11kV 2. Courant primaire nominal : 50-2000A 3. Tension secondaire nominale : 4V(mesure)，200mV(protection) 4. Charge nominale>10kΩ 5. Sortie numérique nominale : 0x2D41(mesure) 0x01CF(protection) 6. Précision pour le bobinage de mesure : 0.2 7. Précision pour le bobinage de protection : 5P20/5TPE 8. Fréquence nominale : 50Hz 9. Niveau d'isolation nominal : 12/42/75kV 10. Courant thermique assigné de courte durée : 50-200 : 150Ipr, 300-2000A :31.5kA/1S 11. Courant dynamique assigné : 50-200A :375Ipr, 300-2000A :80kA 12. Température ambiante : -5℃ -40℃ (intérieur), -25℃-50℃(extérieur) 13. Humidité ambiante : ≤RH95%(25℃) 14. Altitude : ≤ 2000m( Peut être conçu selon les besoins du client) 15. Site d'installation : intérieur/extérieur
