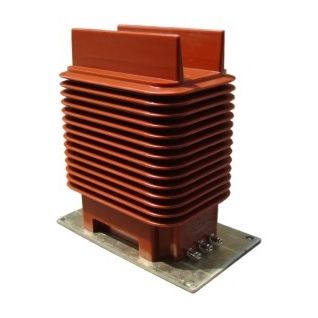

Transformateur de courant CYECVT1-36N

de mesurede tensionde commande

Les produits sont conçus sur la base des normes IEC60044-8, GB/T20840.8-2007&IEC60044-7, GB/T20840.7-2007, et du service de conception spéciale des clients. Cette série utilise une bobine LPCT&Rogowski pour mesurer le courant dans le cercle, et un diviseur à résistance pour mesurer la tension. Installé dans n'importe quel appareillage de commutation avec une tension élevée inférieure à 10kV, compatible avec les instruments électriques, les mesures numériques et les équipements de protection, capable de mener simultanément des fonctions multiples telles que la mesure, le contrôle, la protection et la transmission de données. Principaux paramètres techniques 1、Tension nominale primaire : 35/√3kV 2、Courant nominal primaire : 50-1500A 3、Résultat nominal secondaire : ECT : 4V (mesure), 200mV (protection) EVT : 3,5/√3V, 3,25/√3V ou 6,5/√3V 4. Charge nominale : >10kΩ(ECT). >1MΩ(EVT) 5、Sortie numérique nominale : 0x2D41( mesure)，0x01CF(protection) 6、Précision du bobinage de mesure : 0.2(ECT) ,0.2(EVT) 7、Précision pour le bobinage de protection : 5TPE(ECT)、3P(EVT) 8、Fréquence nominale : 50Hz 9、Niveau d'isolation nominal : 40.5/95/200kV 10、Courant thermique nominal de courte durée : 50-200 : 150Ipr, 300-1500A :31.5kA/1S 11、Courant dynamique nominal : 50-200A :375Ipr, 300-1500A :80kA 12、Température ambiante : -5℃-40℃(intérieur) 13、Humidité ambiante : ≤RH95%(25℃) 14、Altitude : ≤ 2000m (conception personnalisée) 15、Site d'installation : intérieur
