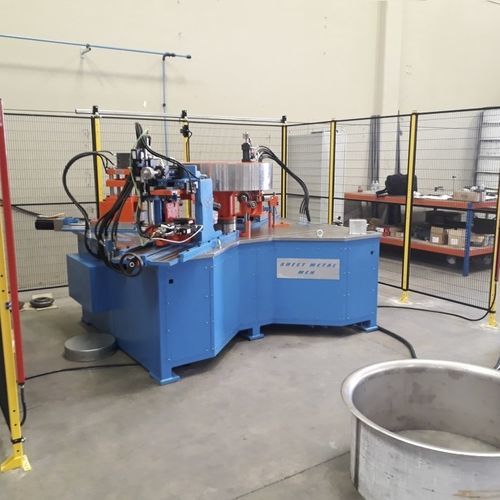

Bordeuse automatique SMM-1600

pour tôlepour réservoir

La machine à brides modèle SMM-1600 est spécialement conçue pour la construction de corps de ventilateurs axiaux et pour la construction de tuyauteries pour la ventilation. Elle réalise le nervurage, le bridage, le poinçonnage et le bourrelet (raidissement de la bride) sur la virole / le conduit. La machine effectue toutes les opérations de travail avec un seul positionnement de la pièce. La virole est serrée directement sur la broche grâce à un outil d'expansion qui est muni de segments interchangeables qui peuvent être facilement fabriqués. Changement rapide de l'outil et des segments. La programmation du cycle est très rapide et simple. Alignement des trous poinçonnés avec un projecteur laser. Caractéristiques techniques de la machine : - Moteur 18 kW avec inverseur. - Ejecteur hydraulique ø50, course 50 mm, pour ouverture/fermeture de l'outil d'expansion. - Unité de nervurage pour donner de la rigidité à la virole. - Unité de bridage. - Unité de poinçonnage équipée d'un moteur brushless pour le positionnement automatique. - Unité de nervurage pour rigidifier la bride. - Écran tactile pour la programmation. - Protecteurs de sécurité, en aluminium, fixés sur trois côtés avec portes coulissantes dans les parties latérales et postérieures. - Barrière lumineuse de sécurité sur la face avant. Caractéristiques des pièces : - Diamètre maximal : Ø1600 mm. - Diamètre min : Ø315 mm. - Épaisseur maximale : Épaisseur maximale : 4 mm. - Longueur max/min de la virole : 150 / 1000 mm. - Hauteur maximale de la bride : 80 mm. - Rayon maxi de la bride : Rayon maxi de la bride : 65 mm.
