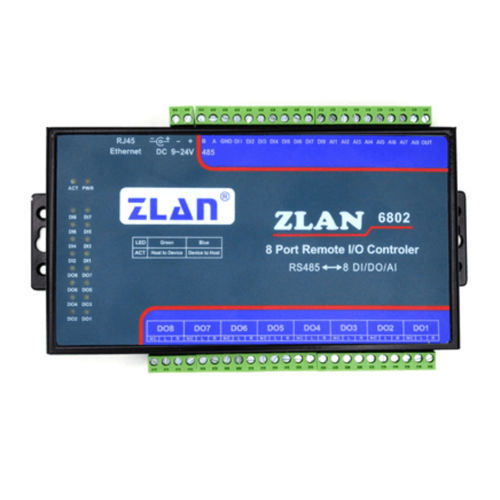

Module E/S numérique ZLAN6802

analogiqueEthernetModbus RTU

ZLAN6802 est un contrôleur d'E/S à distance à 8 canaux lancé par Shanghai ZLAN après le ZLAN6042. Les canaux contrôlés de 4 canaux du 6042 s'étendent à 8 canaux, y compris 8 canaux d'entrée numérique (DI), de sortie numérique (DO), d'entrée de quantité analogique (AI). L'entrée numérique prend en charge le contact sec et le contact humide avec opto-isolateur ; la sortie numérique est une sortie de relais avec une capacité de contrôle de 5A 250VAC ou 5A 30VDC ; les 4 premiers canaux de l'entrée AI prennent en charge l'entrée de quantité de tension 0~5V, les 4 derniers canaux prennent en charge l'entrée de courant 4~20mA, la précision est de 10 bits. Le ZLAN6802 supporte la méthode de communication RS485. ZLAN6802 : Il s'agit d'un contrôleur d'E/S utilisant le bus RS485 pour le contrôle. Par rapport au ZLAN6842, il ne prend en charge que le protocole Modbus RTU, mais il est peu coûteux et convient à l'utilisation du bus RS485 pour contrôler les relais, collecter les quantités de commutation et les quantités analogiques. Le débit en bauds par défaut est de 9600bps, il peut être personnalisé. Caractéristiques 1) Entrée de quantité numérique à 8 canaux : Prend en charge la valeur de commutation passive (contact sec) et le niveau actif (contact humide). 2) 8 canaux de sortie numérique： Le type de sortie est une sortie relais (5A@AC250V/DC30V). 3) 8 canaux d'entrée analogique : par défaut, les 4 premiers canaux sont des entrées de tension 0~5V, les 4 canaux suivants sont des entrées 4~20mA. En cas de besoin de personnalisation, il est possible de modifier n'importe quel canal pour qu'il corresponde aux 4 types ci-dessous : (1) Entrée de signal de courant : 4~20mA (2) Entrée de signal de tension : 0~5V (3) Entrée de signal de tension : 0~10V (4)Entrée d'impédance de résistance : 0~10k ou capteur de température et d'humidité de type résistance, etc.
