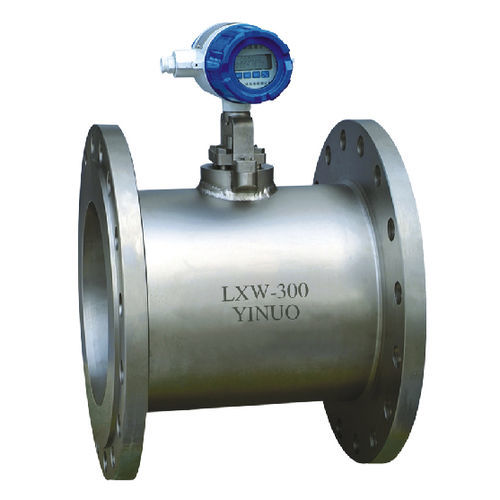

Débitmètre à vortex LXW

volumiquepour liquidespour gaz et vapeur

Le débitmètre à vortex de la série LXW est fabriqué selon le principe du vortex de Karman, associé à un transmetteur numérique de dernière génération (technologie DSP). Il est largement utilisé pour mesurer le débit des liquides, des gaz et de la vapeur dans les conduites fermées, car la détection d'origine est scellée dans le corps d'essai, il n'y a pas de contact avec le fluide mesuré et il n'y a pas de matériau de revêtement ni de pièce mobile. Il ne nécessite pas de maintenance sur site et il est très populaire auprès de la majorité des utilisateurs dans les industries du pétrole, de la pétrochimie, du traitement de l'eau et des eaux usées, de la métallurgie, de la pharmacie, de la thermoélectricité, etc. pour le contrôle des processus et la gestion des mesures. Caractéristiques et principales données techniques *Structure compacte *Pas de pièces mobiles, longue durée de vie *Stabilité à long terme *Le même capteur peut mesurer les liquides, les gaz et la vapeur *Avec un nombre de Reynold acceptable, le coefficient du compteur ne subit pas l'influence des changements de température, de pression, de viscosité et autres. *Signal de sortie : courant 4~20mA (système à 2 fils) ou sortie d'impulsion standard (système à 3 fils) Communication numérique Modbus RTU Principe de fonctionnement Placer un tambour verticalement dans une burette et laisser un fluide s'écouler le long du tambour, par les deux côtés duquel se forment, en rotation, des vortex réguliers, appelés "rue des vortex de Karman". La fréquence de sortie de la rue de vortex de Karman est liée à la vitesse du fluide et au diamètre du tambour, ce qui peut être décrit par la formule suivante :
