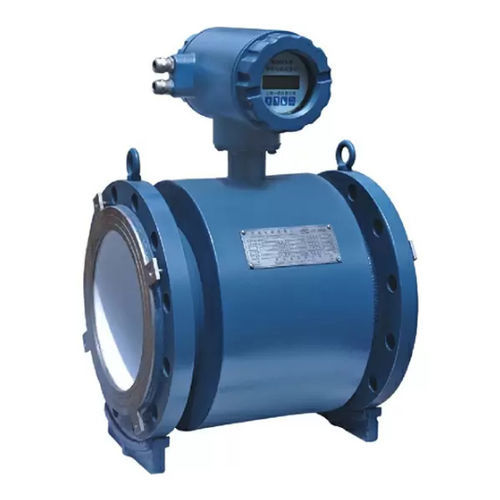

Débitmètre électromagnétique MAGYN

volumiquepour liquidesà bride

Le débitmètre électromagnétique de la série MAGYN effectue des mesures basées sur le principe de la loi d'induction électromagnétique de Faraday. Lorsqu'un liquide conducteur s'écoule dans un champ magnétique et incise le flux magnétique, une force électromotrice induite E est générée dans le conducteur, comme suit : E=kBDV Où, B----------Densité d'induction magnétique k-----------Instrument constant V----------Vitesse moyenne dans la section transversale d'un tuyau mesuré D----------Diamètre intérieur d'un tuyau mesuré Lors de la mesure du débit, le liquide conducteur s'écoule à une vitesse V perpendiculairement à un champ magnétique, qui induit une tension directement proportionnelle à la vitesse moyenne. Le signal de tension induit est mesuré sur deux ou plusieurs pôles immédiatement en contact avec le liquide, envoyé à un convertisseur par le câble, puis intelligentisé avant d'être transféré et affiché sur un écran LCD ou converti en sortie 4-20mA ou 0-1kHz. Caractéristiques et utilisation *Indépendance : Lorsque la température, la pression, la viscosité et la densité du liquide mesuré sont modifiées, l'appareil est indépendant de la température, de la pression et de la densité du liquide du fluide mesuré, le débitmètre n'est pas influencé. *Entretien facile : Aucune pièce mobile dans le tube de mesure, d'où une maintenance aisée. *Large application : Peut mesurer la conductivité d'un liquide, sans référence aux fibres, aux solides ou aux matières en suspension contenues dans le liquide. *Installation facile : L'installation peut se faire à n'importe quel angle, il suffit que le tuyau soit rempli de liquide. Un tuyau droit nécessite 5D pour le flux supérieur et 2D pour le flux inférieur *Rapport de réduction : Le rapport de réduction peut atteindre 1:100 *Boîtier : Pour les DN15-DN1200, l'indice de protection est IP68 *Haute intelligence : Ecran LCD rétro-éclairé anglais/chinois, contrôle du réglage des menus,
