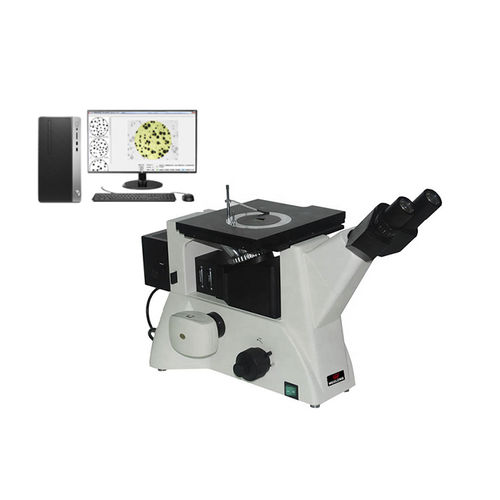

Microscope métallographique HL102-BW

de laboratoired'inspectionéducatif

1. Application Le microscope métallographique inversé trioculaire HL102-BW adopte un excellent système optique infini et un concept de conception fonctionnelle modulaire, qui permet de mettre facilement à niveau le système et de réaliser des observations polarisantes et d'autres fonctions. Le corps compact et stable à haute rigidité répond entièrement aux exigences de contrôle des vibrations du fonctionnement du microscope. La conception idéale répond aux exigences de l'ergonomie, de sorte que l'opération est plus pratique et confortable, et l'espace est plus large. Il convient à l'observation microscopique de la structure métallographique et de la morphologie de surface, et constitue un instrument idéal pour la recherche en métallographie, minéralogie et mécanique de précision. 2. Spécifications 2.1 Oculaire : Grand champ WF10X (champ visuel Φ22mm) 2.2 L'objectif : PL L10X/0.25 Distance de travail : 20.2 mm PL L20X/0.40 Distance de travail : 8.80 mm PL L50X/0.70 Distance de travail : 3.68 mm PL L100X/0.85(Dry) Distance de travail : 0.40 mm 2.3 Tube oculaire : inclinaison de 45°, plage de réglage IPD 53~75mm 2.4 Mécanisme de mise au point : Mise au point grossière coaxiale,Avec dispositif de verrouillage,Valeur de la microgrille:2μm 2.5 Convertisseurs : 5 Convertisseurs : cinq trous (positionnement interne du roulement à billes arrière) 2.6 Platine Platine mécanique mobile, Dimensions:242mmX200mm, Plage de déplacement : 30mmX30mm Taille de la plaque de la platine rotative circulaire : Le plus grand diamètre Ф130mm, Ouverture libre minimale inférieure à Ф12mm 2.7 Logiciel d'analyse métallographique : Système d'analyse automatique métallographique version JX2015 caméra Atlas 3 mégapixels 0.adaptation 5 X Règle de micromesure
