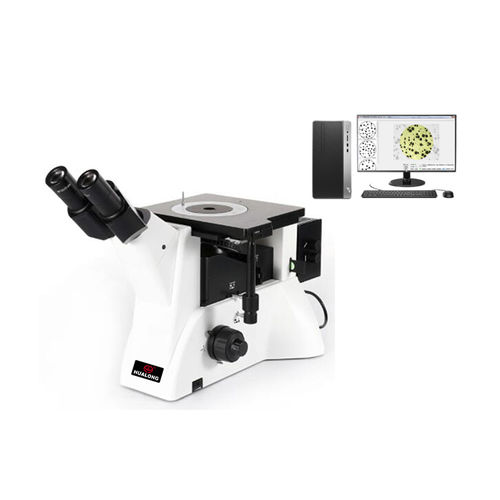

Microscope métallographique HL102-CW

de laboratoired'inspectionéducatif

1. Application Le microscope métallographique inversé à trois yeux HL102-CW adopte un excellent système optique à distance infinie et un concept de conception fonctionnelle modulaire, qui permet de mettre facilement à niveau le système et de réaliser des observations en lumière polarisée, des observations en champ sombre et d'autres fonctions. Le corps compact et stable à haute rigidité répond entièrement aux exigences de contrôle des vibrations du fonctionnement du microscope. La conception idéale répond aux exigences de l'ergonomie, de sorte que l'opération est plus pratique et confortable, et l'espace est plus large. Il convient à l'observation microscopique de la structure métallographique et de la morphologie de surface, et constitue un instrument idéal pour la recherche en métallographie, minéralogie et mécanique de précision. 2. Spécifications 2.1 Oculaire : Grand champ WF10X (champ visuel Φ22mm) 2.2 Lentille d'objectif PL L5X/0.12 BD Distance de travail : 9.70 mm PL L10X/0.25 BD Distance de travail : 9.30 mm PL L20X/0.40 BD Distance de travail : 7.23mm PL L100X/0.70 BD Distance de travail : 2.50 mm 2.3 Tube oculaire : inclinaison de 45°, plage de réglage IPD 53~75mm 2.4 Mécanisme de mise au point : Mise au point grossière coaxiale, avec dispositif de verrouillage, valeur de la microgrille : 2μm 2.5 Convertisseurs : 5 Convertisseurs : cinq trous (positionnement intérieur du roulement à billes arrière) 2.6 Platine : -Platine mobile mécanique, Dimensions:242mmX200mm, Plage de déplacement:30mmX30mm -Taille de la plaque de la platine rotative circulaire : Le plus grand diamètre Ф130mm, l'ouverture minimale est inférieure à Ф12mm 2.7 Système d'éclairage : lampe halogène 6V30W, luminosité réglable Diaphragme de champ intégré, diaphragme d'ouverture et polariseur à plaque de tirage Avec verre dépoli ; filtres de couleur jaune, vert et bleu configuration de base 2.8 Adaptateur : adaptateur pour ordinateur 0,5X 2.9 Appareil photo numérique : 3.appareil photo numérique 0 MP
