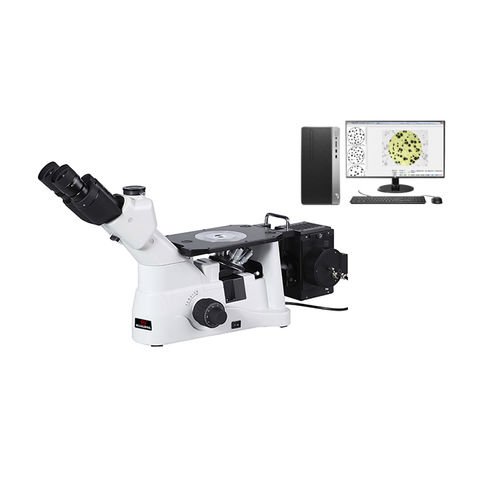

Microscope métallographique HL201-AW

de laboratoired'inspectionéducatif

1.Application Il offre une qualité d'image supérieure, une structure mécanique stable et fiable, un fonctionnement facile et des accessoires complets. Il est largement utilisé dans l'analyse métallographique de l'enseignement et de la recherche scientifique et dans les essais de matériaux dans les laboratoires d'usine. 2. Spécifications 2.1 Système optique : Système optique à correction d'aberration chromatique à l'infini 2.2 Tube d'observation : Tête trinoculaire à charnière, inclinaison de 45°, plage de réglage du pas : 54-75mm, réglage dioptrique unilatéral ±5 dioptries rapport de division : binoculaire 100%, binoculaire : trinoculaire = 80% : 20% 2.3 oculaires : Oculaire à champ plat PL10X22mm à point de vue élevé et à grand champ de vision 2.4 L'objectif -Objectif métallographique achromatique à champ plat à longue distance de travail : LMPL5X /0,15 / WD10,8 -Objectif métallographique achromatique à champ plat, longue distance de travail, à l'infini : LMPL10X/0,3 / WD10 -Objectif métallographique achromatique à champ plat, longue distance de travail, à l'infini : LMPL20X/0.45 / WD4 -Objectif métallographique semi-réducteur à champ plat, longue distance de travail, à l'infini : LMPLFL50X/0,55 / WD7,8 2.5 Convertisseur : Convertisseur à cinq trous 2.6 Mécanisme de mise au point : Réglage grossier et fin coaxial, réglage grossier par tour : 38 mm, réglage fin par tour : 0.2 mm, précision de la mise au point : 0,002 mm, avec dispositif de réglage élastique 2.7 Étage : Plate-forme fixe : taille 160X250mm 2.8 Banc de travail : Plaque de scène métallique (trou central Φ12) / plaque de scène métallique (trou central Φ25) / plaque d'extension de la scène 2.9 Règle mobile : Règle mobile mécanique coaxiale à faible position, course 120x78mm
