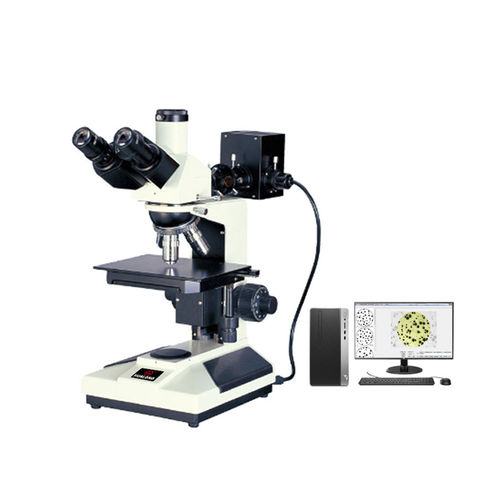

Microscope métallographique HL301-AW

de laboratoired'inspectionéducatif

1. Application Le microscope métallographique positif de la série HL301-AW convient à l'observation microscopique d'objets opaques. Cet instrument est équipé d'un illuminateur tombant, d'un objectif achromatique à long champ aberrant (sans verre de couverture), d'un oculaire à grand champ et d'un dispositif d'observation polatisant intégré. Il présente les caractéristiques d'une image claire, d'un bon contraste et d'un fonctionnement facile. C'est un instrument idéal pour la métallogie, la minéralogie, la mécanique de précision et l'électronique. Il peut être utilisé dans les écoles, la recherche scientifique, les usines et autres départements. 2. Spécifications 2.1 Oculaire : Grand champ WF10X(Φ18mm) 2.2 Objectif : Objectif achromatique long (sans verre de protection) PL 5X/0.12 Objectif achromatique long (sans verre de protection) PL L10X/0.25 Objectif achromatique long (sans verre de protection) PL L40X/0.6 Objectif achromatique long (sans verre de protection) PL L60X/0.75 2.3 Tube d'observation : Trinoculaire sans compensation, inclinaison 30°, (polariseur d'inspection intégré, commutable) 2.4 Système d'éclairage : lampe halogène 6V 20W, luminosité réglable 2.5 Système d'épi-illumination : Epi-illuminateur avec mesure optique, diaphragme d'ouverture, polaroid. Avec verre dépoli ; filtres de couleur jaune, vert et bleu configuration de base 2.6 Mécanisme de mise au point : Mise au point grossière coaxiale, valeur de la microgrille:2μm, élastique dynamique grossière réglable, avec dispositif de verrouillage et de limitation 2.7 Convertisseurs : Quatre trous (repérage intérieur par roulement à billes arrière) 2.8 Platine : Double mobile mécanique (taille : 185mmx140mm, plage de déplacement : 75mmx50mm)
