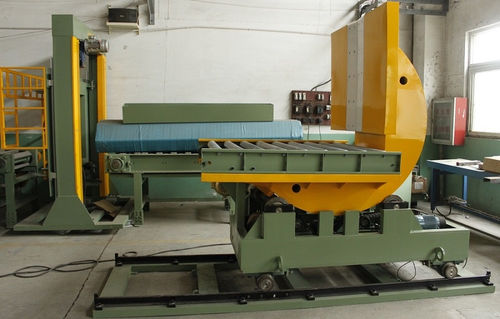

Inclineur électrique

pour bobinesmobile

Lorsque le matériau de la bobine repose en toute sécurité sur le support en V, le bouton d'essorage est activé et la machine est tournée de 90 degrés. La bobine peut alors être retirée avec le plateau sur lequel elle repose. L'appareil peut également être utilisé en mode inverse pour retirer le matériau du plateau et le réorienter pour un traitement ultérieur. La puissance du chariot rotatif est fournie par un moteur électrique qui entraîne le pignon par l'intermédiaire du réducteur. Le pignon s'engrène avec une chaîne ou un maillon qui est maintenu de manière sûre dans une trajectoire circulaire autour du berceau de la machine. La rotation du pignon entraîne la rotation du berceau. L'interrupteur électrique de fin de course est positionné au niveau de l'unité de rotation totale limite du berceau, généralement à 90 degrés, pour empêcher une rotation excessive du berceau.
